Magneet kernboormachine, 80 mm, 220 V.

Magneet kernboormachine, kernboren max. dia 80 millimeter, voedingsbron spanning 220 - 240 Volt, draairichting rechtsom.

Order codeECO.80S+
EAN code8720143712432
Prijs
€1.979,00 excl. BTW
€2.394,59 incl. BTW
Voorraad Beperkte voorraad
Order

Dankzij de oliegesmeerde versnellingsbak met vier versnellingen is onze draagbare Euroboor ECO.80S+ magneet kernboormachine net zo gemakkelijk in staat om boorwerkzaamheden uit te voeren met spiraal boren als met grote diameter kernboren. De innovatieve elektronica in deze magneet kernboormachine bieden nog meer veiligheid , zorgt voor een aanzienlijke vermindering van de risico’s op beschadiging van de machine, gereedschap en werkstuk én de gebruiker beschermen bij overmatige trillingen of plotselinge verplaatsing. De levensduur is aanzienlijk langer en hoge onderhoudskosten worden voorkomen.


Contact opnemen

Kenmerken van deze machine
Versnellingsbak met vier versnellingen
Oliegesmeerde versnellingsbak
Morse Conus 3 as met geïntegreerde boorkoeling en –smering
Krachtige CNC-vervaardigde 2-weg magneet, waardoor de machine minder energie verbruikt, minder warmte genereert en daardoor langer meegaat
Koolborstelbescherming:
Koolborstelslijtage-indicator
Automatische uitschakeling

Accessoires

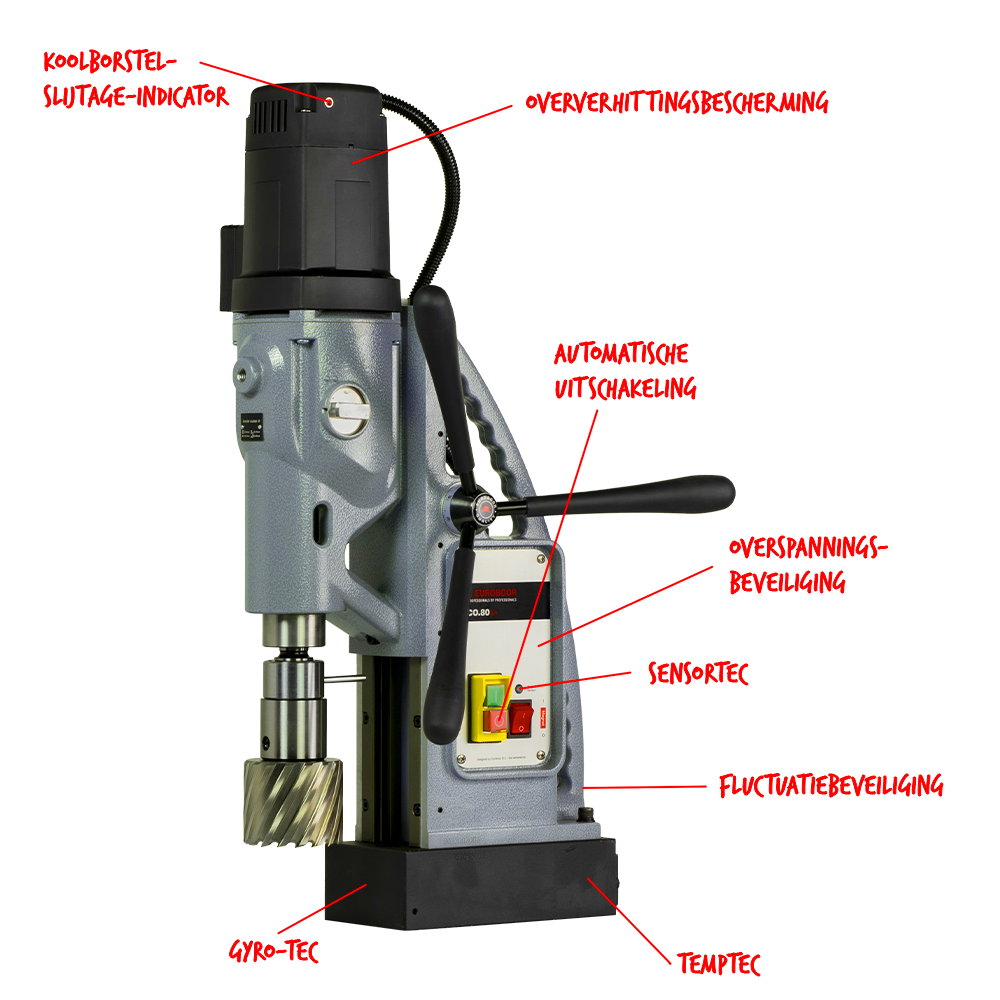

Eigenschappen

ECO.80S+
Automatische uitschakeling
ECO.80S+
Koolborstel slijtage indicator
ECO.80S+
Gyro-Tec
ECO.80S+
Overbelastings beveiliging
ECO.80S+
Overspannings beveiliging
ECO.80S+
2-weg magneet (TempTec)
ECO.80S+
Oververhittings beveiliging
ECO.80S+
Magneet LED indicator (SensorTec)
ECO.80S+
Fluctuatie beveiliging
ECO.80S+
Olie gesmeerde versnellingsbak
ECO.80S+
Smart Restart
Verbinding
minimum kernboor diameter (inch)1/2
minimum kernboor diameter (millimeter)12
maximum kernboor diameter (inch)3 1/8
maximum kernboor diameter (millimeter)80
minimum diameter verzinkboren (inch)3/8
minimum diameter verzinkboren (millimeter)10
maximum diameter verzinkboren (inch)3 3/8
maximum diameter verzinkboren (millimeter)85
minimum diameter spriaal boren (inch)1/16
minimum diameter spriaal boren (millimeter)1
maximum diameter spriaal boren (inch)1 1/4
maximum diameter spriaal boren (millimeter)32
aansluiting 1 modelinwendig
aansluiting 1 maat (inch)1 1/4
aansluiting 1 maat (millimeter)31.75
aansluiting 2 morse taper / boorkop klasseMT3
aansluiting 1 typeWeldon
aansluiting 2 modeluitwendig
aansluiting 2 typemorse conus
Afmetingen
slag (inch)10 1/4
slag (millimeter)260
magneet lengte (inch)8 11/16
magneet lengte (millimeter)220
magneet breedte (inch)4 5/16
magneet breedte (millimeter)110
magneet hoogte (inch)2 1/2
magneet hoogte (millimeter)64
minimum hoogte (inch)20 1/16
minimum hoogte (millimeter)510
maximum hoogte (inch)27 15/16
maximum hoogte (millimeter)710
lengte (inch)14 3/8
breedte (inch)12 3/6
lengte (millimeter)365
breedte (millimeter)310
hoogte (inch)27 15/16
hoogte (millimeter)710
Eigenschappen
draairichtingrechtsom
type smering van de versnellingsbakOlie
magnetische kracht (kilogram)3000
magnetische kracht (pound)6615
elektronische toerental aanpassingja
netto gewicht (pound)60.2
netto gewicht (kilogram)27.3
meetsysteem (mm-inch)mm (metrisch)
toepassingBoren, Verzinken
Prestaties
onbelast minimum toerental versnelling 1 (toeren per minuut)150
onbelast maximum toerental versnelling 1 (toeren per minuut)650
onbelast toerental versnelling 1 (toeren per minuut)150
onbelast toerental versnelling 2 (toeren per minuut)300
belast toerental versnelling 2 (toeren per minuut)200
onbelast toerental versnelling 3 (toeren per minuut)415
belast toerental versnelling 3 (toeren per minuut)275
onbelast toerental versnelling 4 (toeren per minuut)650
belast toerental versnelling 4 (toeren per minuut)400
Voeding
motorvermogen (Ampère)15.4
motorvermogen (Watt)1700
totaal vermogen (Ampère)16.4
totaal vermogen (Watt)1800
voedingsbron frequentie (Hertz)50 - 60
voedingsstroomAC
voedingsbron aansluitingstekker volgens CEE 7/7
voedingsbronnetvoeding
voedingsbron typeelektrisch
voedingsbron spanning (Volt)220 - 240

Factsheet

Inhoud verpakking

  • 1x metalen kist
  • 1x magnetic drilling machine ECO.80S+
  • 3x (Capstan Hub) hendels
  • 1x spindelhouder MT3 - Weldon 31.75 mm (1 1/4") inclusief koel - smeerring (IMC.30/32-N)
  • 1x adapter Weldon 31.75 naar 19.05 mm (1 1/4" to 3/4") (IBK.MC3-MC2)
  • 1x spindel uitdrijfspie
  • 1x handgreep
  • 1x smeer-/koelsysteem
  • 1x inbussleutel 2.5 mm (3/32")
  • 1x inbussleutel 4 mm (5/32")
  • 1xinbussleutel 5 mm (13/64")
  • 1x inbussleutel 6 mm (14/64")
  • 1x beschermkap
  • 1x veiligheidsketting
  • 1x gehoorbescherming
  • 1x veiligheidsbril
  • 1x veiligheidshandschoenen
  • 1x gebruikershandleiding

Handleiding

MOTORBODYCASE
NoZoekcodeBeschrijvingQty
2050.0106Screw 4.8 x 45
81821004803004		4
3100.0322ZEnd cover
81231300019004		1
4P020.0278Led indicator red alarm 220V
81422820001004		1
5032.0116Screw M4 x 16
81821004201004		2
6100.4006Control unit top ECO.100 110V / 220V
81411030003004		1
7080.1010CK-80S+Housing not incl. Carbon brush set
81231200035004		1
8Carbon.100+Carbon brush set 220V
81261320010004		1
9080.0661AT/S-switch-cover
81641500025004		1
10080.0661BT/S-switch-housing
81641500028004		1
1135H.0051_1Screw M6 x 35
81821006014004		4
12100.1004-CK-1Field 220V
81210020011004		1
13100.0391Baffle
81231700004004		1
14100S.1011Armature 220V
81220020013004		1
15032.0166Circlip 472/28/1.2
81823828002004		1
16050.9070Bearing 6001V V
81331000137004		1
17100S.0064Bearing 15 x 23 x 3
81331000033004		1
18100S.0401XInner gear plate
81231000009004		1
19100S.0071O-ring 106 x 1.8
81811200017004		1
20100.0571Circlip 471 11 x 1
81823811001004		1
21100.0458Gasket
81811500001004		1
22100S.1006Clutch shaft
81321000011004		1
23020.0329Screw M4 x 16
81821004019004		2
24050.0082Screw holder
81826000029004		2
25100.0426Circlip 471 24 x 1.2
81823824001004		1
26100.4324Drive shaft gear 1.5 x 38T
81311000016004		1
27100.0441Adapter ring
81823600008004		6
28100.0446Bearing 6005
81331000027004		2
29040.0161Needle bearing HK0810
81331000013004		3
30100.4312Friction clutch complete assembly (7T)
81322000008004		1
31080.0506Bearing 6000
81331000021004		2
32100.4332Axle 2 12T+17T
81321400011004		1
33100.4496Key 5 x 5 x 28
81321800029004		1
34100.4491Double gear 1 25T+39T
81341000020004		1
35100.4320Double gear 2 36T+41T
81341200007004		1
36100.4334Axle 3 (13T)
81321400012004		1
37080.0526Key 6 x 6 x 40
81321800006004		1
38080.4486Washer 14 x 22 x 1
81823014002004		1
39080.0481Needle bearing
81331000020004		1
40100S.1007Clutch shaft
81321000012004		1
41100.0549Casing pin
81825000004004		1
42080S.1017Gear box
81251100004004		1
43100S.0067Wool felt ring 45 x 58 x 5
81811204501004		1
44100S.0066Bearing NKX-45
81331000031004		1
45100S.0065Bearing 35 x 42 x 8
81331000034004		1
46080.0431Spindle key 6 x 6 x 20
81321800004004		1
47100.0901Spindle drive shaft
81311000011004		1
48050.0078Ring 41.5 x 36.5 x 1.5
81823541501004		2
49100S.1014Gear switch
81321200004004		2
50100S.0076Rack 1.5 x 58T
81231500014004		1
51020.0003Pin
81825000033004		2
52020.0106Screw M6 x 16
81821000002004		8
53020.0106EBolt M6 x 14
81822006008004		2
54020.0111Washer M6 DIN7980
81823000001004		10
55100S.0462XSlide
81661000032004		1
56020.0111Washer M6 DIN7980
81823000001004		2
57020.0146Screw M6 x 25
81821000048004		1
58020.0146BScrew M6 x 35
81821006017004		1
59100.0459Screw BK 5.5 x 45
81821005500004		4
MOTORBODYCASE
NoZoekcodeBeschrijvingQty
1080S.1001Motor 220V ECO.80S+
81611020039004		1
60KSP.MSScrew M5 x 10
81821005029004		3
61020.0298Motor cable clamp
81433000023004		1
62KSP.M/3Tank holder
81681300012004		1
63020.0101Panel screw BKVZ M4 x 8
81821004001004		8
64080.0016BX.5ARear panel 220V
81831320010004		1
65080.1028Speed control unit 220V
81411020062004		1
66100.0022Bolt M5 x 20
81822004006004		12
67100.0193AAluminium rail (L) 22 x 18.5 x 442.5
81661300033004		1
68100.0193BAluminium rail (R) 22 x 18.5 x 442.5
81661300035004		1
69020.0081Screw BKVZ M6 x 16
81821006001004		1
70020.0077HEnd plate black
81231600016004		1
71100S.1002Frame
81631000019004		1
72020.0516Screw M5 x 5
81821000118004		6
73080.1010AMotor cable
81431200024004		1
73A020.0041Coupling nut PG9 (motor cable)
81824609002004		2
73BCS100.0341/2Cable set 1608 ->
81431000022004		1
74100.0101HCapstan hub assembly black
81651000017004		1
75020.0314XArm for capstan
81651300016004		3
76020.0182Grounding screw/washer/nut
81829000002004		1
77EU030.B125Main cable set 220V EU
81431520002004		1
77AU020.0036/AUMain cable 220V AU
81431520005004		1
77UK020.0036/UKMain cable 220V UK
81431520004004		1
78020.0031Coupling nut PG11 (main cable)
81824611001004		1
79020.0037Cable clamp complete
81433000008004		1
80080S+.B050ZFront panel set 220V
81411220040004		1
80A080S.0016BXFront panel ECO.80S+
81831000136004		1
80B030E.0091/YMotor switch 220V (5-pin) yellow
81641120003004		1
80C020.0011/1Magnet switch
81641400008004		1
80D020.0206LED indicator set
81422800002004		1
80E020.0257Capacitance
81421300010004		1
81055.1041LGyroscope PCB set
81411500003004		1
82080.0015DPlastic cover
81631500019004		1
83080.0015CScrew M16 x 33
81821000043004		1
84B60.0063Inner hex bolt
82822100014004		2
85080.0015AXMagnet spring ball
81824000052004		1
86100.0006Screw SS M8 x 25
81821008001004		4
87100.0031Washer M8
81823008001004		4
88020.0305Washer M8
81823008003004		4
89100.1022Magnet 220V
81621010024004		1
90100.1008Sensor
81422000006004		1
MOTORBODYCASE
NoZoekcodeBeschrijvingQty
200100S.0203SCase
81843500047004		1
201100S.2019Coolant tank
81681300009004		1
202MEBGLV.MEuroboor working gloves size M
91411000020004		1
202LEBGLV.LEuroboor working gloves size L
91411000021004		1
202XLEBGLV.XLEuroboor working gloves size XL
91411000022004		1
203SAF.400Safety chain (1 mtr) with lock
81841300006004		1
204SAF.100Safety goggles
81841500002004		1
205SAF.200Ear plugs
81841500001004		1
206KSP.PPin and knob for cooling tank
81682400005004		1
207IMB.US2.5Allen key 2.5 mm
81842600006004		1
208IMB.US4Allen key 4.0 mm
81842600004004		1
209IMB.US5Allen key 5.0 mm
81842600005004		1
210IMB.US6Allen key 6.0 mm
81842600008004		1
211100S.0002Side handle M12
81631600004004		1
212DRIFT3Drift MT3
81843000016004		1
213080.2009Spindle MT3 31.75 mm Weldon (1 1/4")
81311400004004		1
214SAF.MDMSafety guard for ECO.100/4
81841000017004		1
215020.0223Screw M5 x 10
81821000127004		2
216IBK.3219Reducing ring Weldon 31.75 - 19.05 mm
31107370001004		1
