Magneet kernboormachine, 100 mm, 220 V.

Magneet kernboormachine, kernboren max. dia 100 millimeter, voedingsbron spanning 220 - 240 Volt, draairichting bidirectioneel.

Order codeECO.100S+/CT2
Prijs
€3.095,00 excl. BTW
€3.744,95 incl. BTW
Voorraad Direct leverbaar
Order
Toon alternatieven

De Euroboor ECO.100S+/CT2 magnetische kernboormachine boort gaten tot ø 100 mm en is bijzonder geschikt voor tappen en freeswerkzaamheden die hoge precisie vereisen. De Kruistafel biedt uitzonderlijke controle, waardoor je de machine nauwkeurig kunt positioneren over een bereik van 110 mm (x-as) en 120 mm (y-as) nadat de magneet op het oppervlak is bevestigd. De spindel, vastgezet met een schroefborging, zorgt voor de sterkste koppeling met de motor, wat speling tijdens veeleisende operaties minimaliseert en de nauwkeurigheid verbetert. Met de dynamische positioneringsfunctie kun je eenvoudig sleuven maken en complexere werkstukken bewerken zonder van gereedschap te wisselen. De krachtige 1.900 W motor, samen met een oliesmerende vierversnellingsbak en geavanceerde elektronica, zorgt voor veilige en betrouwbare prestaties bij verschillende taken.


Contact opnemen

Eigenschappen
Freestafel-basis voor dynamische positionering tijdens het boren met een bereik van 110 mm (x-as) en 120 mm (y-as)
Freesfunctie om sleuven te maken en te werken aan complexe werkstukken
Schakel over op tappen om perfect gecentreerd schroefdraad te creëren, terwijl de machine op het werkstuk blijft staan
Sterke (dual coil CNC) 2-weg magneet, waardoor de machine minder energie verbruikt, minder warmte genereert en daardoor langer meegaat
Geavanceerde veiligheidsfuncties om de risico's van beschadiging van de machine, gereedschappen, werkstuk, armatuur, besturingseenheid(en) en risico op verwonding van de operator te verkleinen
Morse-conus 3 spindel met geïntegreerde koeling en smering
Geschikt voor gebruik in ruimtes en werkplaatsen waar de stroomvoorziening van mindere kwaliteit is
Tijdige servicemelding om extra kosten van onverwachte stilstand of onnodige vervanging van onderdelen te voorkomen

Accessoires

Eigenschappen

ECO.100S+/CT2
Automatische uitschakeling
ECO.100S+/CT2
Koolborstel slijtage indicator
ECO.100S+/CT2
Gyro-Tec
ECO.100S+/CT2
Overbelastings beveiliging
ECO.100S+/CT2
Overspannings beveiliging
ECO.100S+/CT2
2-weg magneet (TempTec)
ECO.100S+/CT2
Oververhittings beveiliging
ECO.100S+/CT2
Magneet LED indicator (SensorTec)
ECO.100S+/CT2
Fluctuatie beveiliging
ECO.100S+/CT2
Tappen
ECO.100S+/CT2
Frezen
ECO.100S+/CT2
Toerental regelbaar
ECO.100S+/CT2
Olie gesmeerde versnellingsbak
ECO.100S+/CT2
R/L rotatie
ECO.100S+/CT2
Koppel regelbaar
ECO.100S+/CT2
Smart Restart
ECO.100S+/CT2
Kruistafel
Verbinding
minimum diameter draad tappen (inch)1/8
minimum diameter draad tappen (millimeter)M3
maximum diameter draad tappen (inch)1 3/16
maximum diameter draad tappen (millimeter)M30
minimum kernboor diameter (inch)7/16
minimum kernboor diameter (millimeter)12
maximum kernboor diameter (inch)4
maximum kernboor diameter (millimeter)100
minimum diameter verzinkboren (inch)3/8
minimum diameter verzinkboren (millimeter)10
maximum diameter verzinkboren (inch)4 1/8
maximum diameter verzinkboren (millimeter)105
minimum diameter spriaal boren (inch)1/16
minimum diameter spriaal boren (millimeter)1
maximum diameter spriaal boren (inch)1 1/4
maximum diameter spriaal boren (millimeter)32
aansluiting 1 modelinwendig
aansluiting 1 maat (inch)3/4
aansluiting 1 maat (millimeter)19.05
aansluiting 2 morse taper / boorkop klasseMT3
aansluiting 1 typeWeldon
aansluiting 2 modeluitwendig
aansluiting 2 typemorse conus
Afmetingen
slag (inch)10 1/4
slag (millimeter)260
magneet lengte (inch)8 11/16
magneet lengte (millimeter)220
magneet breedte (inch)8 11/16
magneet breedte (millimeter)220
magneet hoogte (inch)2 1/2
magneet hoogte (millimeter)64
minimum hoogte (inch)24 3/16
minimum hoogte (millimeter)615
maximum hoogte (inch)31 1/4
maximum hoogte (millimeter)793
lengte (inch)19 9/16
breedte (inch)14 12/16
lengte (millimeter)497
breedte (millimeter)375
hoogte (inch)31 1/4
hoogte (millimeter)793
Eigenschappen
draairichtingbidirectioneel
type smering van de versnellingsbakolie
magnetische kracht (kilogram)4400
magnetische kracht (pound)9700
elektronische toerental aanpassingja
netto gewicht (pound)110
netto gewicht (kilogram)55
meetsysteem (mm-inch)mm (metrisch)
toepassingboren, verzinken, draad tappen, Frezen
Prestaties
onbelast minimum toerental versnelling 1 (toeren per minuut)42
onbelast maximum toerental versnelling 1 (toeren per minuut)110
onbelast toerental versnelling 1 (toeren per minuut)110
belast maximum toerental versnelling 1 (toeren per minuut)85
belast toerental versnelling 1 (toeren per minuut)85
toerental versnelling 1 (toeren per minuut)110
onbelast minimum toerental versnelling 2 (toeren per minuut)65
onbelast maximum toerental versnelling 2 (toeren per minuut)190
belast maximum toerental versnelling 2 (toeren per minuut)152
belast toerental versnelling 2 (toeren per minuut)152
onbelast minimum toerental versnelling 3 (toeren per minuut)140
onbelast maximum toerental versnelling 3 (toeren per minuut)400
belast maximum toerental versnelling 3 (toeren per minuut)270
belast toerental versnelling 3 (toeren per minuut)270
onbelast minimum toerental versnelling 4 (toeren per minuut)220
onbelast maximum toerental versnelling 4 (toeren per minuut)620
belast maximum toerental versnelling 4 (toeren per minuut)480
belast toerental versnelling 4 (toeren per minuut)480
Voeding
motorvermogen (Ampère)17.3
motorvermogen (Watt)1900
totaal vermogen (Ampère)18.6
totaal vermogen (Watt)2200
voedingsbron frequentie (Hertz)50 - 60
voedingsstroomAC
voedingsbron aansluitingstekker volgens CEE 7/7
voedingsbronnetvoeding
voedingsbron typeelektrisch
voedingsbron spanning (Volt)220 - 240

Euroboor magneet kernboormachines

Sinds 1977 produceren wij bij Euroboor magneet kernboormachines die de standaard zetten voor kwaliteit, veiligheid en duurzaamheid. Met meer dan veertig jaar ervaring weten we precies wat er nodig is om een machine te bouwen die voldoet aan de eisen van de professional van vandaag. Onze machines onderscheiden zich door hun ongeëvenaarde veiligheidsvoorzieningen en lange levensduur. Wij ontwerpen, engineeren en produceren onze magneet kernboormachines volledig in eigen huis, waarbij we uitsluitend samenwerken met de meest betrouwbare leveranciers of onderdelen zelf produceren wanneer dat nodig is.

Elke machine ondergaat tijdens de productie strenge duurzaamheidstests en voor verzending voeren we controles uit om te waarborgen dat ze voldoen aan onze hoge standaarden. Deze toewijding garandeert de kernwaarden waar Euroboor voor staat: Efficiëntie, Focus, Kwaliteit en Veiligheid. Van kleinschalige fabricage tot gespecialiseerde toepassingen, ons brede assortiment magneet kernboormachines biedt uitkomst voor elk bedrijf, elke specialisatie en elke taak. Bij Euroboor zijn we er trots op altijd de juiste match te leveren voor elke professionele behoefte.

Lees hieronder meer!

Algemene info: magneet kernboormachines

Magneet kernboormachines, ook wel mag drills genoemd, zijn krachtige machines voor het boren in metaal, staal, ijzer en andere harde materialen. Ze worden veel gebruikt in sectoren zoals staalbouw, bruggenbouw en scheepsbouw. Bij Euroboor vind je professionele magneet kernboormachines: van lichte modellen met magneetvoet tot heavy-duty machines voor grootschalig boorwerk — allemaal draagbaar. Met decennia aan ervaring beheersen we ons vak. Onze magneet kernboormachines presteren niet alleen uitstekend; ze zijn ook veilig en gaan lang mee.

Euroboor ECO.50+T magneet kernboormachine

Deep dive: hoe werkt een magneet kernboormachine?

Een magneet kernboormachine gebruikt een krachtige magneet om zich vast te hechten aan metalen oppervlakken, wat maximale stabiliteit en nauwkeurigheid tijdens het boren garandeert. De machine werkt met een kernboor om gaten in metaal te maken. In tegenstelling tot spiraalboren, die al het materiaal in het gat verwijderen, neemt een magneet kernboormachine alleen een ringvormig gedeelte weg — alsof je een cirkel uit papier snijdt. Dit maakt het proces sneller, efficiënter en minder belastend voor de machine. Doordat alleen de omtrek wordt uitgeboord, blijft het middenstuk intact en kan er sneller worden geboord dan met traditionele boren. Magneet kernboormachines zijn verkrijgbaar in diverse maten en uitvoeringen, zodat er altijd een geschikt model is voor de klus.

Euroboor magneet kernboormachines zijn geschikt voor kernboren, spiraalboren, verzinken, frezen en tappen, afhankelijk van het model.

IT CUTS AWAY THE EDGE
IT CUTS AWAY THE EDGE
BUT LEAVES THE CORE INTACT
BUT LEAVES THE CORE INTACT

Toepassingen van een magneet kernboormachine

Magneet kernboormachines zijn ideaal voor het maken van zowel kleine als grote gaten — tot 200 mm in diameter én boordiepte — in metalen platen, ijzeren onderdelen, H-profielen en zware constructies zoals spoorrails. Daarmee zijn ze onmisbaar in sectoren als staalbouw, bruggenbouw, scheepsbouw en machinebouw. Elke machine is uitgerust met een magneetvoet die zorgt voor extra grip bij verticaal, horizontaal en zelfs bovenhands boren.

Magneet kernboormachine op pijp

Voordelen van een magneet kernboormachine

Het gebruik van een magneet kernboormachine biedt verschillende voordelen. Als officiële distributeur en specialist hebben we de belangrijkste pluspunten voor je op een rij gezet:

Snel werken

Een magneet kernboormachine boort snel en efficiënt door metaal zonder de volledige doorsnede te verwijderen. Dit versnelt het proces en vermindert de belasting van de machine.

Nauwkeurig boren

De magneetvoet houdt de machine stevig op zijn plaats tijdens het boren, wat de nauwkeurigheid verhoogt en wegglijden voorkomt, zelfs bij zware belasting.

Verbeterde veiligheid

Door de stabiliteit en precisie is het risico op ongevallen kleiner. Bovendien beschikken veel magneet kernboormachines over functies zoals oververhittingsbeveiliging en automatische uitschakeling bij overbelasting.

Draagbaar ontwerp

Ondanks hun kracht en precisie zijn de meeste magneet kernboormachines compact en draagbaar, waardoor ze eenvoudig mee te nemen zijn naar de werkplek.

Veiligheidsfuncties uitgelegd

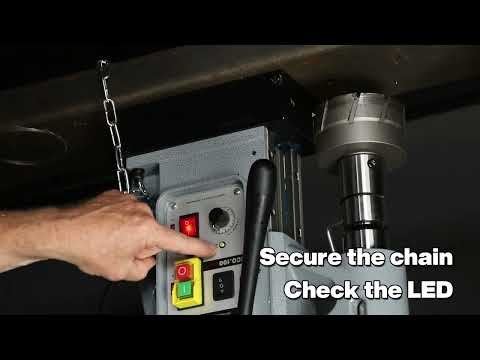

Magneet LED indicator (SensorTec)

Geeft de status van de magnetische kracht weer, zodat je veilig kunt starten op geschikte oppervlakken.

Magneet LED indicator

Gyro-Tec veiligheid

Schakelt de motor uit zodra onverwachte bewegingen of verlies van magnetische kracht worden gedetecteerd, ter bescherming van gebruiker en machine.

2-weg magneet

Verbruikt minimale energie in ruststand en verlengt daarmee de levensduur van de machine.

2-weg magneet

Geïntegreerde motorkabel

Volledig afgeschermd voor duurzaamheid en om verstrengeling te voorkomen.

Fluctuatiebeveiliging

Beschermt tegen spanningspieken en schommelingen en zorgt voor stabiele werking.

Overbelastings- & oververhittingsbeveiliging

Stopt automatisch wanneer grenzen worden overschreden en beschermt zo de motor.

Smart Restart

Start de machine gecontroleerd opnieuw na overbelasting zodra de druk is aangepast.

Koolborstelslijtage-indicator

Waarschuwt wanneer vervanging nodig is, zodat onverwachte stilstand en schade worden voorkomen.

Euroboor magneet kernboormachines

Euroboor is een professioneel merk dat bekendstaat om hoogwaardige magneet kernboormachines. Betrouwbaarheid, kracht en innovatieve technologie maken onze machines tot toppresteerders onder alle omstandigheden. Vooral onze ECO-serie is populair dankzij de krachtige motor, precisie en duurzaamheid. Al onze magneet kernboormachines zijn zowel horizontaal als verticaal te gebruiken, waardoor je overal en op elke manier kunt werken.

Factsheet

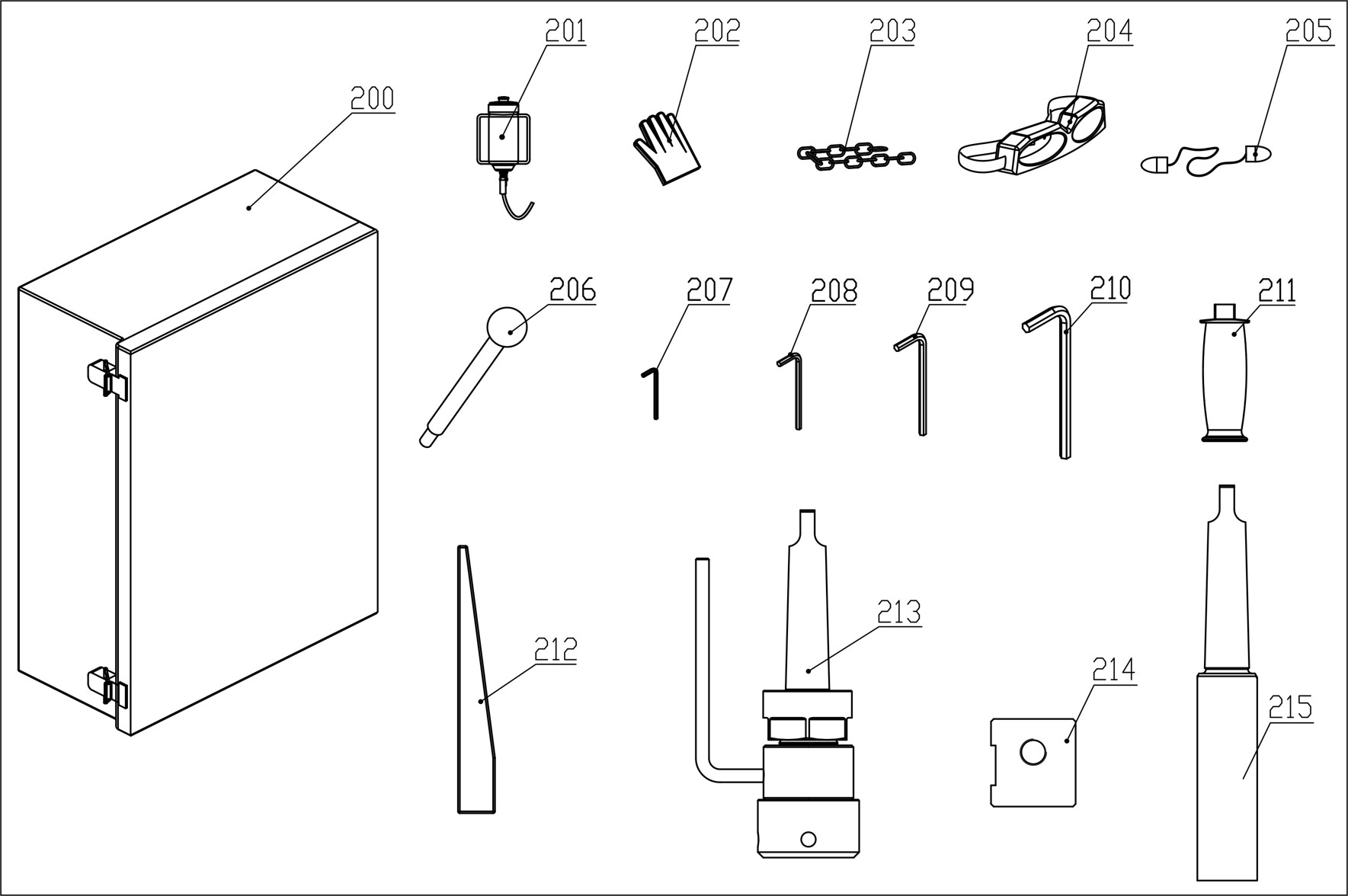

Inhoud verpakking

  • 1x metalen kist
  • 1x magneet kernboormachine ECO.100S+/CT
  • 3x (Capstan Hub) hendels
  • 1x extension spindle MT3 (IBK.MC3-L121)
  • 1x spindelhouder MT3 - Weldon 31.75 mm (1 1/4") inclusief koel - smeerring (IMC.30/32-CT2)
  • 1x adapter Weldon 31.75 naar 19.05 mm (1 1/4" naar 3/4") (IBK.3219)
  • 1x spindel uitdrijfspie
  • 1x handgreep
  • 1x smeer-/koelsysteem
  • 1x inbussleutel 2.5 mm (3/32")
  • 1x inbussleutel 3 mm (1/8")
  • 1x inbussleutel 4 mm (5/32")
  • 1x inbussleutel 5 mm (13/64")
  • 1x veiligheidsketting
  • 1x gehoorbescherming
  • 1x veiligheidsbril
  • 1x veiligheidshandschoenen
  • 1x gebruikershandleiding

Handleiding

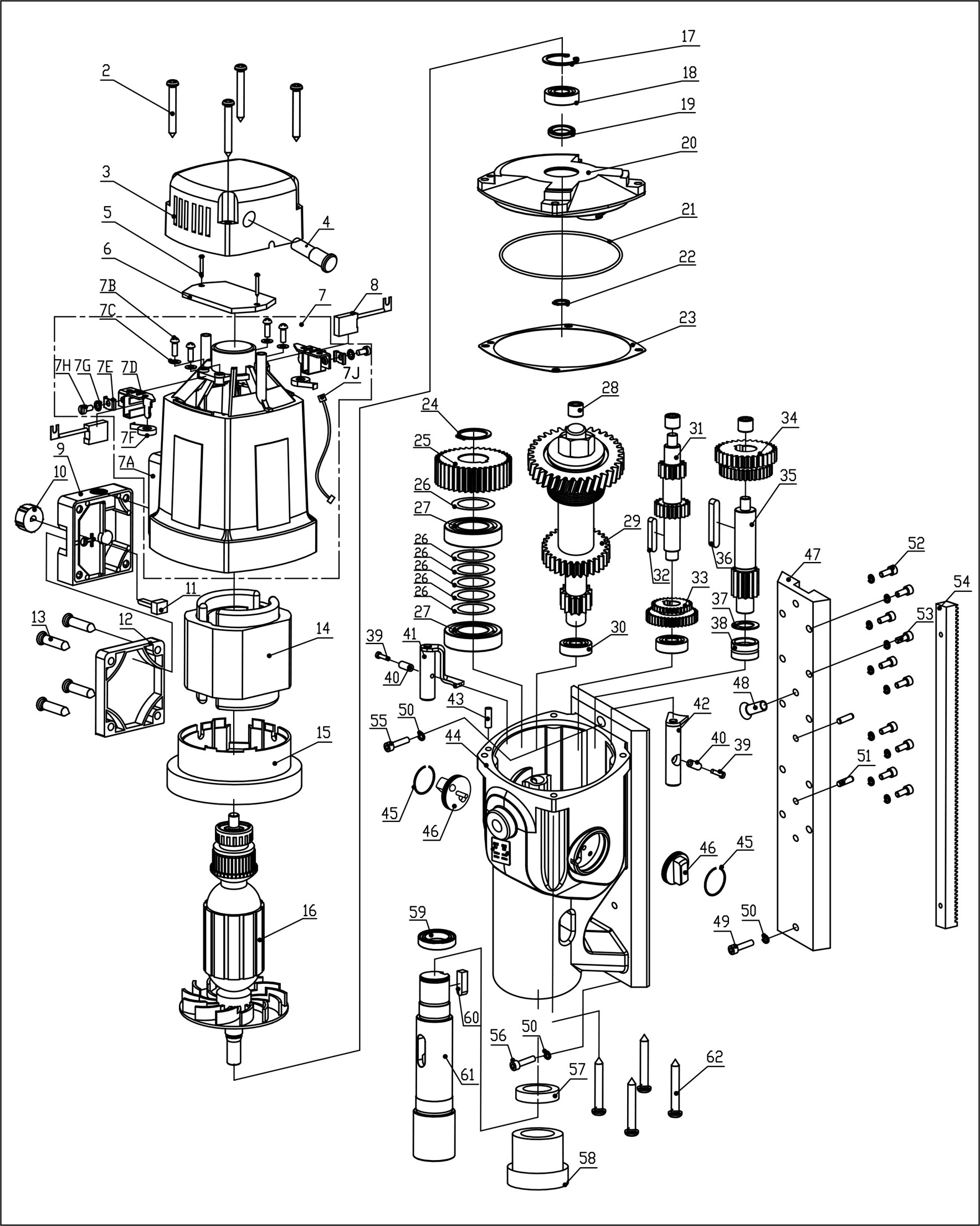

MOTORBODYCASE
NoPartnumberDescQty
281821004803004Screw 4.8 x 45
050.0106
4
381231300019004End cover
100.0322Z
1
481422820001004Led indicator red alarm 220V
P020.0278
1
581821004201004Screw M4 x 16
032.0116
2
681411030003004Control unit top ECO.100 110V / 220V
100.4006
1
781231200029004Housing not incl. Carbon brush set
080.1010CK-100S+/CT
1
881261320010004Carbon brush set 220V
Carbon.100+
1
981641500024004Torque switch housing
100.4576
1
1081424000005004Wheel red
100.4574
1
1186821000016004Potentiometer
130.0026
1
1281641000005004Torque/speed switch cap
100.0611
1
1381821006009004Screw PKVZ 6 x 45
100.0617
4
1481210020011004Field 220V
100.1004-CK-1
1
1581231700004004Baffle
100.0391
1
1681220020013004Armature 220V
100S.1011
1
1781823828002004Circlip 472/28/1.2
032.0166
1
1881331000137004Bearing 6001V V
050.9070
1
1981331000033004Bearing 15 x 23 x 3
100S.0064
1
2081231000009004Inner gear plate
100S.0401X
1
2181811200017004O-ring 106 x 1.8
100S.0071
1
2281823811001004Circlip 471 11 x 1
100.0571
1
2381811500001004Gasket
100.0458
1
2481823824001004Circlip 471 24 x 1.2
100.0426
1
2581311000016004Drive shaft gear 1.5 x 38T
100.4324
1
2681823600008004Adapter ring
100.0441
6
2781331000027004Bearing 6005
100.0446
2
2881331000013004Needle bearing HK0810
040.0161
3
2981322000008004Friction clutch complete assembly (7T)
100.4312
1
3081331000021004Bearing 6000
080.0506
2
3181321400011004Axle 2 12T+17T
100.4332
1
3281321800029004Key 5 x 5 x 28
100.4496
1
3381341000020004Double gear 1 25T+39T
100.4491
1
3481341200007004Double gear 2 36T+41T
100.4320
1
3581321400012004Axle 3 (13T)
100.4334
1
3681321800006004Key 6 x 6 x 40
080.0526
1
3781823014002004Washer 14 x 22 x 1
080.4486
1
3881331000020004Needle bearing
080.0481
1
3981821004019004Screw M4 x 16
020.0329
2
4081826000029004Screw holder
050.0082
2
4181321000011004Clutch shaft
100S.1006
1
4281321000012004Clutch shaft
100S.1007
1
4381825000004004Casing pin
100.0549
1
4481251100012004Gear box
100S.1017
1
4581823541501004Ring 41.5 x 36.5 x 1.5
050.0078
2
4681321200004004Gear switch
100S.1014
2
4781661000035004Slide
100SCT.0462X
1
4881821206001004Flat screw M6 x 20
020.0106D
1
4981822006009004Bolt M6 x 22
020.0146S
1
5081823000001004Washer M6 DIN7980
020.0111
13
5181825000601004Pin 0.6 x 26
020.0003S
2
5281821000002004Screw M6 x 16
020.0106
8
5381822006008004Bolt M6 x 14
020.0106E
2
5481231500018004Rack 1.5 x 58T
100SCT.0076
1
5581821000092004Screw motorhousing
030.0012
1
5681822006009004Bolt M6 x 22
020.0146S
1
5781811204501004Wool felt ring 45 x 58 x 5
100S.0067
1
5881331000031004Bearing NKX-45
100S.0066
1
5981331000034004Bearing 35 x 42 x 8
100S.0065
1
6081321800004004Spindle key 6 x 6 x 20
080.0431
1
6181311000019004Spindle-drive-shaft
100SCT.0191
1
6281821005500004Screw BK 5.5 x 45
100.0459
4
MOTORBODYCASE
NoPartnumberDescQty
181611520006004Motor ECO.100S+/CT2 220V (incl.gear box)
100SCT.2001
1
7081821005029004Screw M5 x 10
KSP.MS
3
7181433000023004Motor cable clamp
020.0298
1
7281681300012004Tank holder
KSP.M/3
1
7381661300033004Aluminium rail (L) 22 x 18.5 x 442.5
100.0193A
1
7481661300019004Rail aluminium (R)
100SCT.0193B
1
7581822004006004Bolt M5 x 20
100.0022
12
7681821004001004Panel screw BKVZ M4 x 8
020.0101
8
7781831320010004Rear panel 220V
080.0016BX.5A
1
7881411020063004Speed control unit 220V
100.1028
1
7981411020031004Control unit 2 ECO.100 220V 1501 ->
100.4002
1
8081821006001004Screw BKVZ M6 x 16
020.0081
1
8181231600016004End plate black
020.0077H
1
8281631000046004Frame
100SCT.1002
1
8381821000118004Screw M5 x 10
020.0516
4
8481821000030004Screw
020.0386
2
8581651000017004Capstan hub assembly black
100.0101H
1
8681651300016004Arm for capstan
020.0314X
3
8781431200015004Motor cable complete V6
100.4610
1
87A81824611007004Coupling nut PG11
020.0033
2
87B81431000018004Cable set
CS100.0503A
1
87C81431000022004Cable set 1608 ->
CS100.0341/2
1
87D81824611008004Adapter PG9 - PG11
020.0032
2
8881829000002004Grounding screw/washer/nut
020.0182
1
89EU81431520002004Main cable set 220V EU
030.B125
1
89AU81431520005004Main cable 220V AU
020.0036/AU
1
89UK81431520004004Main cable 220V UK
020.0036/UK
1
9081824611001004Coupling nut PG11 (main cable)
020.0031
1
9181433000008004Cable clamp complete
020.0037
1
9281411220031004Front panel set 220V
100SCT.B050Z
1
92A81831000141004Front panel
100SCT.0008X
1
92B81641120003004Motor switch 220V (5-pin) yellow
030E.0091/Y
1
92C81641300003004Switch L / R (push) 1800W
100.0152
1
92D81641400010004Magnet Switch
020.0011-1
1
92E81422300008004Fuse
020.0016B
1
92F81422300001004Fuse holder
020.0016
1
92G81422800002004LED indicator set
020.0206
1
92H81421800012004Potentiometer button set
100.1009
1
9381424000001004Filter
100.0018A
1
9481622000002004Cross slide table
100SCT.0001
1
9581822004008004Inner hexagon bolt M8x30
100A.0014S
4
9681823008001004Washer M8
100.0031
4
9781823008003004Washer M8
020.0305
4
9881821000022004Screw M6 x 16
020.0136S
3
9981821000031004Screw
020.0139
4
10082823000114004Elastic washer
B60.0030
4
10181823000029004Washer
020.0821
4
10281621020026004Magnet 220V
100SCT.1004
1
MOTORBODYCASE
NoPartnumberDescQty
20081843500055004Case
100SCT.1005
1
20181681300001004Coolant tank Quick Connect 2015
100SCT.2019
1
202M91411000020004Euroboor working gloves size M
EBGLV.M
1
202L91411000021004Euroboor working gloves size L
EBGLV.L
1
202XL91411000022004Euroboor working gloves size XL
EBGLV.XL
1
20381841300006004Safety chain (1 mtr) with lock
SAF.400
1
20481841500002004Safety goggles
SAF.100
1
20581841500001004Ear plugs
SAF.200
1
20681682400005004Pin and knob for cooling tank
KSP.P
1
20781842600006004Allen key 2.5 mm
IMB.US2.5
1
20881842600004004Allen key 4.0 mm
IMB.US4
1
20981842600005004Allen key 5.0 mm
IMB.US5
1
21081842600008004Allen key 6.0 mm
IMB.US6
1
21181631600004004Side handle M12
100S.0002
1
21281843000016004Drift MT3
DRIFT3
1
21331125352002004Arbor MT3 - 31.75 Retaining Ring
IMC.30/32-CT2
1
21431107370001004Reducing ring Weldon 31.75 - 19.05 mm
IBK.3219
1
21531111312102004Extension MT3x3 type265 DIN2187 L121
IBK.MC3-L121
1
nieuwsbrief

Meld je aan voor nieuws, inzichten en exclusieve aanbiedingen!
