TUBE.100S+/T
TUBE.100S+/T
TUBE.100S+/T
TUBE.100S+/T
TUBE.100S+/T
TUBE.100S+/T
TUBE.100S+/T
TUBE.100S+/T
TUBE.100S+/T
TUBE.100S+/T
NOUVEAU

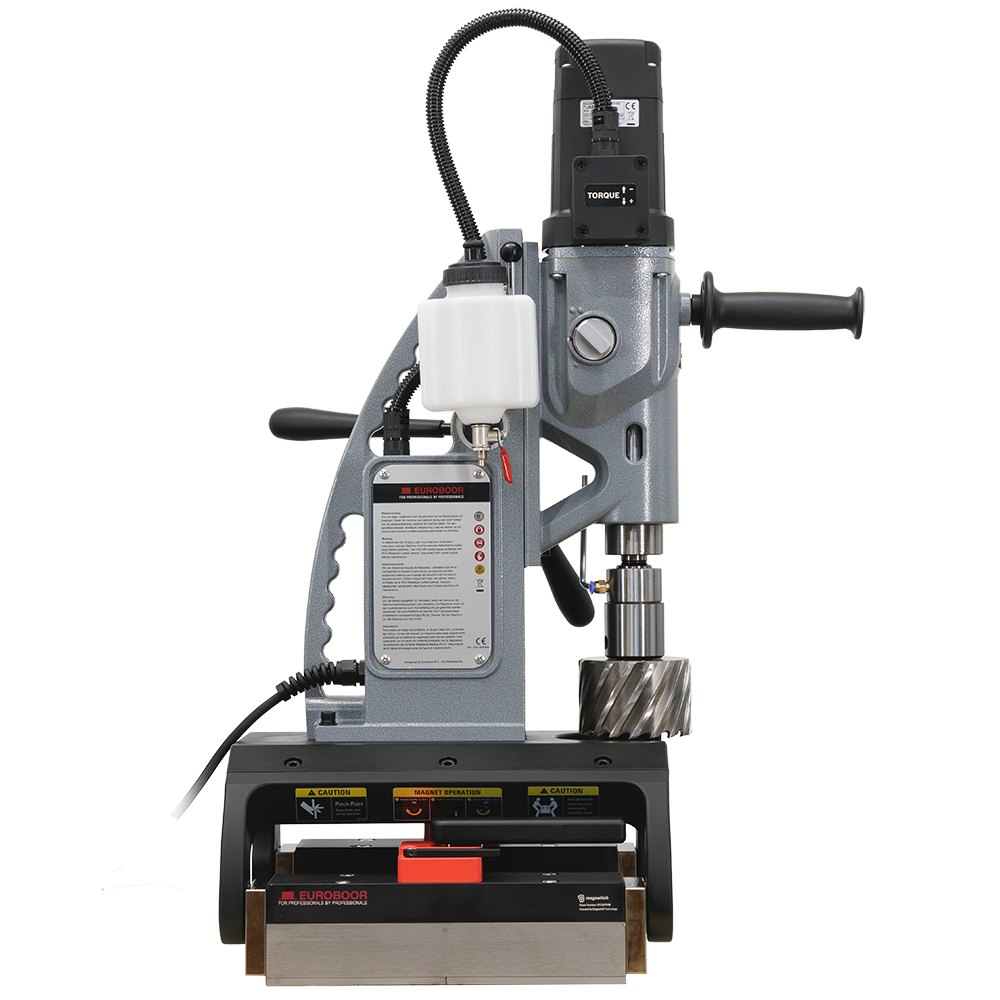

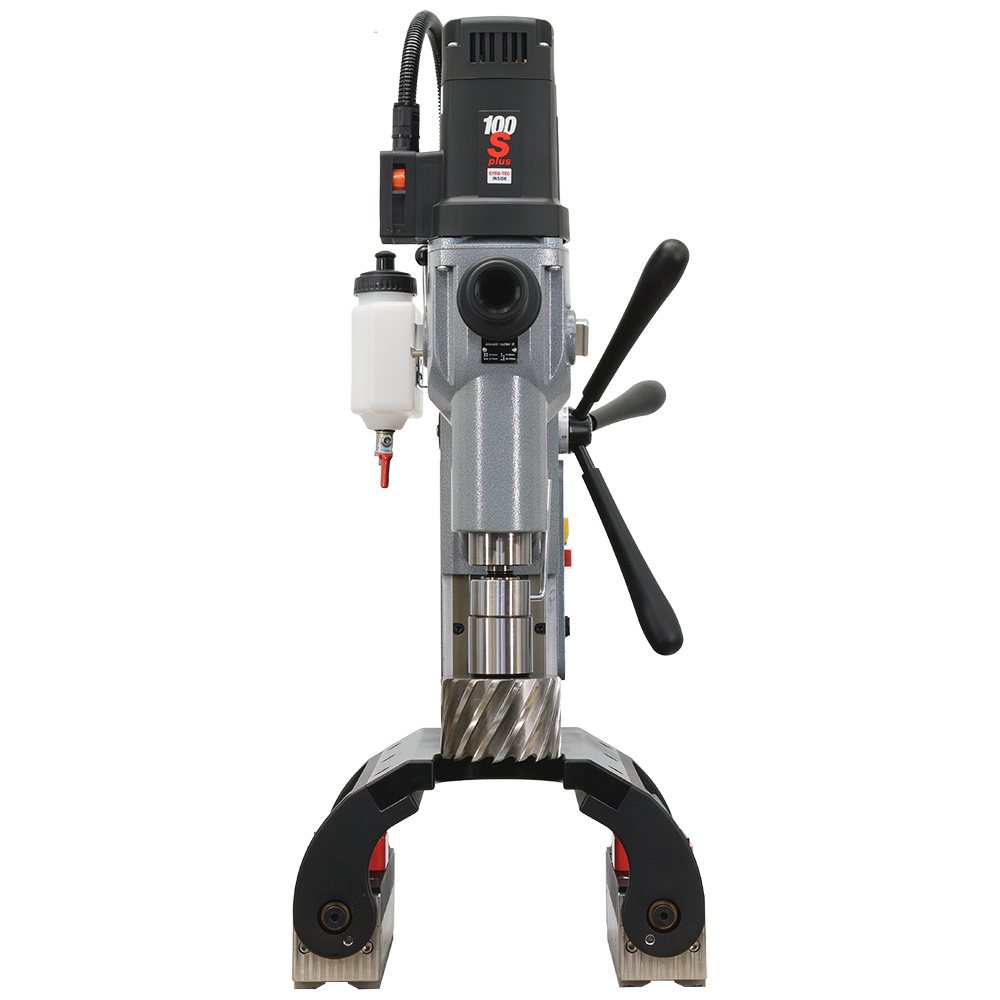

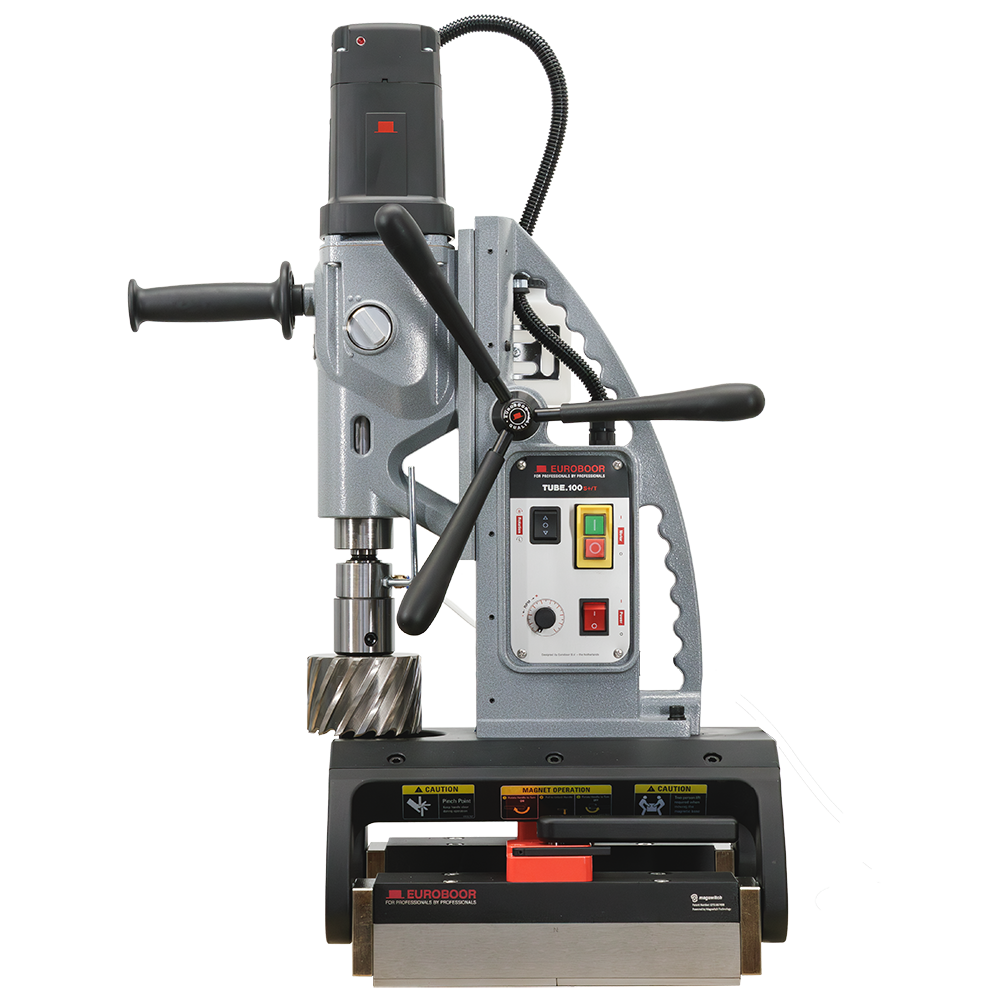

TUBE.100S+/T

Perceuse magnétique, 100 mm, 220 V.

Perceuse magnétique, fraises annulaires dia. max. 100 millimètre, tension d'alimentation 220 - 240 Volts, fréquence d'alimentation 50 - 60 Hertz, sens de rotation bidirectionnel.

Order codeTUBE.100S+/T
Code EAN8720999139735
Commande
Afficher les alternatives

Vous êtes confronté à un travail nécessitant le perçage d’un trou inhabituellement grand dans un tube ? Euroboor répond présent.

Lorsque les perceuses magnétiques pour tubes conventionnelles atteignent leurs limites, la TUBE.100S+/T va plus loin. Elle permet un perçage contrôlé jusqu’à Ø 100 mm et un taraudage jusqu’à M30, aussi bien sur des constructions tubulaires que sur des matériaux plats.

Grâce à son aimant permanent pivotant, la TUBE.100S+/T peut être utilisée sur des tubes d’un diamètre minimal de 140 mm, même sur des matériaux d’épaisseurs à partir de 3,5 mm.

La machine est entraînée par un moteur puissant de 1 900 W. Équipée d’une boîte de vitesses à quatre rapports lubrifiée à l’huile, avec réglage électronique de la vitesse et rotation droite/gauche, la TUBE.100S+/T fournit le couple et le réglage de vitesse nécessaires pour différents forets annulaires, tailles de tarauds et matériaux. L’électronique innovante assure une protection contre les surcharges et contribue à protéger la machine, l’outil et la pièce, même en cas d’alimentation électrique instable.

Le capteur GYRO-TEC intégré arrête automatiquement la machine en cas de vibrations excessives ou de mouvement soudain, améliorant la sécurité de l’utilisateur et réduisant les coûts de maintenance.

La TUBE.100S+/T est un choix fiable pour les professionnels qui ont besoin d’un perçage et d’un taraudage contrôlés de grande capacité sur des constructions tubulaires.


Contactez-nous

Caractéristiques clés TUBE.100S+/T
Boîte de vitesses à quatre rapports lubrifiée par huile
Adaptée au taraudage
Rotation droite/gauche
Broche CM3 avec refroidissement et lubrification intégrés de l’outil
Réglage électronique de la vitesse
Contrôle du couple sur le carter moteur
Aimant permanent
Adaptée pour un diamètre de tube minimum de Ø 140 mm et une épaisseur de matériau minimale de 3,5 mm
Risque réduit d’endommagement de la machine, des outils et de la pièce, ainsi que de blessures de l’opérateur
Adaptée à une utilisation sur des sites où l’alimentation électrique est de qualité inférieure
Risque réduit d’endommagement de l’induit
Risque réduit d’endommagement des unités de commande
Notification de service en temps voulu afin d’éviter des coûts supplémentaires dus à des arrêts imprévus ou à des remplacements de pièces inutiles

Accessoires

Propriétés

TUBE.100S+/T
Arrêt automatique
TUBE.100S+/T
Indicateur d`usure du balai de charbon
TUBE.100S+/T
Gyro-Tec
TUBE.100S+/T
Protection contre les surcharges
TUBE.100S+/T
Protection contre les fluctuations de puissance
TUBE.100S+/T
Protection contre la surchauffe
TUBE.100S+/T
Protection contre les sautes de courant
TUBE.100S+/T
Taraudage
TUBE.100S+/T
Vitesse réglable
TUBE.100S+/T
Boîte de vitesses lubrifiée à l`huile
TUBE.100S+/T
Rotation D/G
TUBE.100S+/T
Contrôle du couple
Connexion
diamètre minimal du filetage (pouce)1/8
diamètre minimum du filetage (millimètre)M3
diamètre maximal du filetage (pouce)1 3/16
diamètre maximal du filetage (millimètre)M30
diamètre minimum des fraises annulaires (pouce)7/16
diamètre minimum des fraises annulaires (millimètre)12
diamètre maximal des fraises annulaires (pouce)4
diamètre maximal des fraises annulaires (millimètre)100
diamètre minimum de fraisage (pouce)3/8
diamètre minimum de fraisage (millimètre)10
diamètre maximal du fraisage (pouce)1 3/16
diamètre maximal du fraisage (millimètre)105
diamètre minimum des forets hélicoïdaux (pouce)1/16
diamètre minimum des forets hélicoïdaux (millimètre)1
diamètre maximal des forets hélicoïdaux (pouce)1 1/4
diamètre maximal des forets hélicoïdaux (millimètre)32
modèle de connexion 1intérieur
connexion 1 taille (pouce)1 1/4
connexion 1 taille (millimètre)31.75
connexion 2 cône morse / classe de mandrin de perçageMT3
modèle de connexion 2extérieur
type de connexion 1Weldon
type de connexion 2cône morse
Dimensions
course (pouce)10 1/4
course (millimètre)260
longueur de l'aimant (pouce)13 5/16
longueur de l'aimant (millimètre)338
largeur de l'aimant (pouce)14 3/4
largeur de l'aimant (millimètre)375
hauteur de l'aimant (pouce)7 3/4
hauteur de l'aimant (millimètre)190
hauteur minimale (pouce)25 9/16
hauteur minimale (millimètre)650
hauteur maximale (pouce)35 13/16
hauteur maximale (millimètre)910
longueur (pouce)15 15/16
largeur (pouce)14 3/4
longueur (millimètre)405
largeur (millimètre)375
hauteur (millimètre)650
hauteur (pouce)25 9/16
Propriétés
sens de rotationbidirectionnel
type de lubrification de la boîte d'engrenagesHuile
force magnétique (kilogrammes)2400
force magnétique (livres)5280
réglage électrique de la vitesse de rotationoui
poids net (livres)162.04
poids net (kilogrammes)49
système de mesuremm (métrique)
applicationForage, Fraisage, Taraudage, Perçage sur tubes et tuyaux
Performance
Vitesse de rotation minimale sans charge du pignon 1 (rotations par minute)42
Vitesse de rotation maximale à vide du pignon 1 (rotations par minute)110
Vitesse de rotation à vide du pignon 1 (rotations par minute)110
Vitesse de rotation maximale de la charge du pignon 1 (rotations par minute)85
Vitesse de rotation de la charge engrenage 1 (rotations par minute)85
vitesse de rotation engrenage 1 (rotations par minute)110
Vitesse de rotation minimale à vide du pignon 2 (rotations par minute)65
Vitesse de rotation maximale sans charge du pignon 2 (rotations par minute)190
Vitesse de rotation à vide du pignon 2 (rotations par minute)190
vitesse de rotation minimale de la charge du pignon 2 (rotations par minute)40
Vitesse de rotation maximale de la charge du pignon 2 (rotations par minute)152
Vitesse de rotation de la charge engrenage 2 (rotations par minute)152
Vitesse de rotation minimale à vide du pignon 3 (rotations par minute)140
Vitesse de rotation maximale sans charge du pignon 3 (rotations par minute)400
Vitesse de rotation à vide du pignon 3 (rotations par minute)400
vitesse de rotation minimale de la charge du pignon3 (rotations par minute)100
Vitesse de rotation maximale en charge du pignon 3 (rotations par minute)270
Vitesse de rotation de la charge engrenage 3 (rotations par minute)270
Vitesse de rotation minimale à vide du pignon 4 (rotations par minute)220
Vitesse de rotation maximale sans charge du pignon 4 (rotations par minute)620
Vitesse de rotation à vide du pignon 4 (rotations par minute)620
Vitesse de rotation minimale de la charge du pignon4 (rotations par minute)170
Vitesse de rotation maximale de la charge du pignon 4 (rotations par minute)480
vitesse de rotation de la charge du pignon 4 (rotations par minute)480
Fournir
puissance du moteur (Ampère)17.3
puissance du moteur (Watts)1900
puissance totale (Ampère)17.3
puissance totale (Watts)1900
fréquence de l'alimentation (Hertz)50 - 60
courant d'alimentationAC
connexion à l'alimentation électriquefiche selon CEE 7/7
source d'alimentation électriquealimentation secteur
type d'alimentationélectrique
tension de l'alimentation (Volts)220 - 240
Autre
Vitesse de rotation de l'engrenage 2 (rotations par minute)400
Vitesse de rotation de l'engrenage 3 (rotations par minute)400
Vitesse de rotation de l'engrenage 4 (rotations par minute)620

Fiche descriptive

Contenu de l’emballage

1 x Coffret métallique
1 x Perceuse magnétique TUBE.100S+/T
3 x Poignées (Capstan Hub)
1 x Porte-broche CM3 – Weldon 31,75 mm avec bague de refroidissement/lubrification (IMC.30/32-N)
1 x Adaptateur Weldon 31,75 mm vers 19,05 mm (IBK.3219)
1 x Clé d’éjection
1 x Poignée latérale M12
1 x Système de refroidissement/lubrification
1 x Clé Allen 2,5 mm
1 x Clé Allen 3 mm
1 x Clé Allen 4 mm
1 x Clé Allen 5 mm
1 x Capot de protection
1 x Chaîne de sécurité
1 x Protection auditive
1 x Lunettes de sécurité
1 x Gants de sécurité
1 x Manuel d’utilisation
