Perceuse magnétique, 100 mm, 220 V.

Perceuse magnétique, fraises annulaires dia. max. 100 millimètre, tension d'alimentation 220 - 240 Volts, fréquence d'alimentation 50 - 60 Hertz, sens de rotation bidirectionnel.

Order codeECO.100S+/T
Code EAN8720143712449
Commande

La perceuse magnétique Euroboor ECO.100S+/T découpe des trous jusqu’à ø 100 mm (4″) et elle convient particulièrement au taraudage. Cette perceuse magnétique est dotée d’un moteur extrêmement puissant de 1 900 W (17,3 A) avec une boîte de vitesses à quatre rapports, lubrifiée à l’huile. Elle est en plus dotée d’une électronique innovante qui offre plus de sécurité et qui réduit considérablement le risque d’endommagement de la machine, de l’outil et de la pièce à usiner à usiner. Aussi, elle protège l’utilisateur en cas de vibrations excessives ou de déplacement brusque.


Contactez-nous

Boîte de vitesses à quatre rapports • Boîte de vitesse lubrifiée à l’huile • Particulièrement adapté au taraudage • Fonctionnalité de rotation droite/gauche • Protection des balais de charbon: • Indicateur d’usure des balais de charbon • Arrêt automatique • Aimant puissant usiné CNC à double bobine • Indicateur LED force magnétique • Réglage électronique de la vitesse • Protection contre la surchauffe • Contrôle du couple • Broche cône Morse 3 avec refroidissement intégré et lubrification des outils • Sécurité Gyro-Tec • Autoprotection: • Protection contre les surtensions • Protection contre les fluctuations de puissance

Accessoires

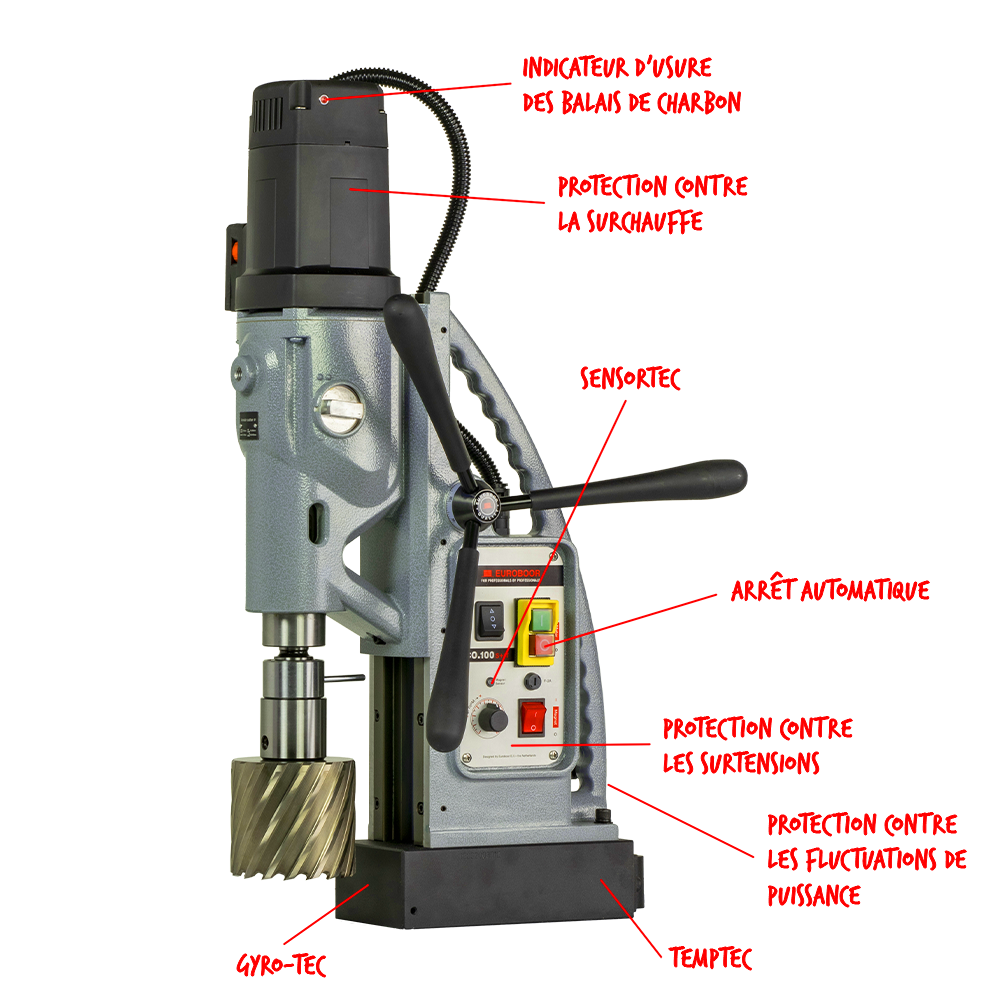

Propriétés

ECO.100S+/T
Arrêt automatique
ECO.100S+/T
Indicateur d`usure du balai de charbon
ECO.100S+/T
Gyro-Tec
ECO.100S+/T
Protection contre les surcharges
ECO.100S+/T
Protection contre les fluctuations de puissance
ECO.100S+/T
Aimant 2 voies (TempTec)
ECO.100S+/T
Protection contre la surchauffe
ECO.100S+/T
Indicateur aimant LED (SensorTec)
ECO.100S+/T
Protection contre les sautes de courant
ECO.100S+/T
Taraudage
ECO.100S+/T
Vitesse réglable
ECO.100S+/T
Boîte de vitesses lubrifiée à l`huile
ECO.100S+/T
Rotation D/G
ECO.100S+/T
Contrôle du couple
ECO.100S+/T
Redémarrage intelligent
Connexion
diamètre minimal du filetage (pouce)1/8
diamètre minimum du filetage (millimètre)M3
diamètre maximal du filetage (pouce)1 3/16
diamètre maximal du filetage (millimètre)M30
diamètre minimum des fraises annulaires (pouce)1/2
diamètre minimum des fraises annulaires (millimètre)12
diamètre maximal des fraises annulaires (pouce)4
diamètre maximal des fraises annulaires (millimètre)100
diamètre minimum de fraisage (pouce)3/8
diamètre minimum de fraisage (millimètre)10
diamètre maximal du fraisage (pouce)1 3/16
diamètre maximal du fraisage (millimètre)105
diamètre minimum des forets hélicoïdaux (pouce)1/16
diamètre minimum des forets hélicoïdaux (millimètre)1
diamètre maximal des forets hélicoïdaux (pouce)1 1/4
diamètre maximal des forets hélicoïdaux (millimètre)32
modèle de connexion 1intérieur
connexion 1 taille (pouce)1 1/4
connexion 1 taille (millimètre)31.75
connexion 2 cône morse / classe de mandrin de perçageMT3
modèle de connexion 2extérieur
type de connexion 1Weldon
type de connexion 2cône morse
Dimensions
course (pouce)10 1/4
course (millimètre)260
longueur de l'aimant (pouce)8 11/16
longueur de l'aimant (millimètre)220
largeur de l'aimant (pouce)4 5/16
largeur de l'aimant (millimètre)110
hauteur de l'aimant (pouce)2 1/2
hauteur de l'aimant (millimètre)64
hauteur minimale (pouce)20 1/16
hauteur minimale (millimètre)510
hauteur maximale (pouce)27 15/16
hauteur maximale (millimètre)710
longueur (pouce)14 3/8
largeur (pouce)12 3/16
longueur (millimètre)365
largeur (millimètre)310
hauteur (millimètre)715
hauteur (pouce)28 1/8
Propriétés
sens de rotationbidirectionnel
type de lubrification de la boîte d'engrenagesoil
force magnétique (kilogrammes)3000
force magnétique (livres)6615
réglage électrique de la vitesse de rotationoui
poids net (livres)61.3
poids net (kilogrammes)27.8
system of measurementmm (métrique)
applicationdrilling, countersinking, threading
Performance
Vitesse de rotation minimale sans charge du pignon 1 (rotations par minute)42
Vitesse de rotation maximale à vide du pignon 1 (rotations par minute)110
Vitesse de rotation à vide du pignon 1 (rotations par minute)110
Vitesse de rotation maximale de la charge du pignon 1 (rotations par minute)85
Vitesse de rotation de la charge engrenage 1 (rotations par minute)85
vitesse de rotation engrenage 1 (rotations par minute)110
Vitesse de rotation minimale à vide du pignon 2 (rotations par minute)65
Vitesse de rotation maximale sans charge du pignon 2 (rotations par minute)190
Vitesse de rotation à vide du pignon 2 (rotations par minute)190
vitesse de rotation minimale de la charge du pignon 2 (rotations par minute)40
Vitesse de rotation maximale de la charge du pignon 2 (rotations par minute)152
Vitesse de rotation de la charge engrenage 2 (rotations par minute)152
Vitesse de rotation minimale à vide du pignon 3 (rotations par minute)140
Vitesse de rotation maximale sans charge du pignon 3 (rotations par minute)400
Vitesse de rotation à vide du pignon 3 (rotations par minute)400
vitesse de rotation minimale de la charge du pignon3 (rotations par minute)100
Vitesse de rotation maximale en charge du pignon 3 (rotations par minute)270
Vitesse de rotation de la charge engrenage 3 (rotations par minute)270
Vitesse de rotation minimale à vide du pignon 4 (rotations par minute)220
Vitesse de rotation maximale sans charge du pignon 4 (rotations par minute)620
Vitesse de rotation à vide du pignon 4 (rotations par minute)620
Vitesse de rotation minimale de la charge du pignon4 (rotations par minute)170
Vitesse de rotation maximale de la charge du pignon 4 (rotations par minute)480
vitesse de rotation de la charge du pignon 4 (rotations par minute)480
Fournir
puissance du moteur (Ampère)17.3
puissance du moteur (Watts)1900
puissance totale (Ampère)18.6
puissance totale (Watts)2050
fréquence de l'alimentation (Hertz)50 - 60
courant d'alimentationAC
connexion à l'alimentation électriquefiche selon CEE 7/7
source d'alimentation électriquealimentation secteur
type d'alimentationélectrique
tension de l'alimentation (Volts)220 - 240
Autre
Vitesse de rotation de l'engrenage 2 (rotations par minute)190
Vitesse de rotation de l'engrenage 3 (rotations par minute)400
Vitesse de rotation de l'engrenage 4 (rotations par minute)620

Machines de perçage magnétiques Euroboor

Depuis 1977, Euroboor fabrique des machines de perçage magnétiques qui établissent la référence en matière de qualité, de sécurité et de longévité. Forts de plus de quarante ans d’expérience, nous avons perfectionné le savoir-faire nécessaire pour concevoir une machine adaptée aux exigences des professionnels d’aujourd’hui. Nos machines se distinguent par des dispositifs de sécurité inégalés et une grande durabilité. Nous concevons, développons et produisons nos machines de perçage magnétiques en interne, en gardant le contrôle total de la qualité grâce à des partenariats avec les fournisseurs les plus fiables ou en fabriquant nous-mêmes les pièces lorsque c’est nécessaire.

Chaque machine subit des tests de durabilité rigoureux tout au long de la production, et des contrôles avant expédition garantissent leur conformité à nos normes strictes. Cet engagement assure les valeurs fondamentales qui définissent Euroboor : Efficacité, Concentration, Qualité et Sécurité. De la petite fabrication aux applications spécialisées, notre gamme diversifiée de machines de perçage magnétiques répond aux besoins de toutes tailles d’entreprises et à chaque tâche. Chez Euroboor, nous sommes fiers de proposer la machine parfaitement adaptée à chaque exigence professionnelle.

En savoir plus ci-dessous !

Infos générales : machines de perçage magnétiques

Les machines de perçage magnétiques, aussi appelées mag drills, sont des machines puissantes pour percer l’acier, le métal, la fonte et d’autres matériaux durs. Elles sont largement utilisées dans des secteurs comme la construction métallique, la construction de ponts et la construction navale. Chez Euroboor, vous trouverez des machines professionnelles allant des modèles légers avec base magnétique aux machines heavy-duty pour le perçage à grande échelle — toutes portatives. Forts de plusieurs décennies d’expérience, nous maîtrisons notre métier. Nos machines allient performance, sécurité et longue durée de vie.

Machine de perçage magnétique Euroboor ECO.50+T

Approfondissement : comment fonctionne une machine de perçage magnétique ?

Une machine de perçage magnétique utilise un aimant puissant pour se fixer sur les surfaces métalliques, garantissant une stabilité et une précision maximales lors du perçage. Elle emploie un foret annulaire pour percer le métal. Contrairement aux forets hélicoïdaux, qui enlèvent toute la matière à l’intérieur du trou, une machine magnétique enlève uniquement une section annulaire — comme si l’on découpait un cercle dans du papier — rendant le processus plus rapide et plus efficace, avec moins de contraintes sur la machine. Comme seule la périphérie est enlevée, la partie centrale reste intacte, ce qui permet un perçage plus rapide qu’avec les forets traditionnels. Ces machines existent en plusieurs tailles et configurations, ce qui garantit un modèle adapté à chaque besoin.

Les machines de perçage magnétiques Euroboor permettent le carottage, le perçage hélicoïdal, le fraisage, le chanfreinage et le taraudage, selon le modèle.

IT CUTS AWAY THE EDGE
IT CUTS AWAY THE EDGE
BUT LEAVES THE CORE INTACT
BUT LEAVES THE CORE INTACT

Utilisations d’une machine de perçage magnétique

Les machines de perçage magnétiques sont idéales pour réaliser aussi bien de petits que de grands trous — jusqu’à 200 mm de diamètre et de profondeur — dans des plaques métalliques, des pièces en fer, des poutres en H et des structures lourdes comme les rails de chemin de fer. Elles sont donc très utilisées dans la construction métallique, la construction de ponts, la construction navale et la fabrication de machines. Chaque machine est équipée d’une base magnétique qui assure une adhérence optimale pour les perçages verticaux, horizontaux ou en hauteur.

Machine de perçage magnétique sur tube

Avantages d’une machine de perçage magnétique

L’utilisation d’une machine de perçage magnétique présente plusieurs avantages. En tant que distributeur officiel et spécialiste, nous avons listé pour vous les principaux bénéfices :

Travail plus rapide

Une machine magnétique perce rapidement et efficacement le métal sans retirer toute la section transversale. Cela accélère le processus et réduit la charge sur la machine.

Perçage précis

La base magnétique maintient la machine fermement en place pendant l’utilisation, améliorant la précision et évitant tout glissement, même sous forte contrainte.

Sécurité renforcée

Grâce à sa stabilité et sa précision, le risque d’accidents est réduit. De plus, de nombreuses machines sont équipées de protections contre la surchauffe et l’arrêt automatique en cas de surcharge.

Conception portable

Malgré leur puissance et leur précision, la plupart des machines de perçage magnétiques sont compactes et portatives, ce qui les rend faciles à transporter sur site.

Fonctions de sécurité expliquées

Indicateur LED force magnétique (SensorTec)

Affiche l’état de la force magnétique et assure un démarrage en toute sécurité sur les surfaces compatibles.

Indicateur LED magnétique

Sécurité Gyro-Tec

Arrête le moteur dès qu’un mouvement inattendu ou une perte de force magnétique est détecté, protégeant l’utilisateur et la machine.

Aimant biphasé

Consomme très peu d’énergie en veille, prolongeant la durée de vie de la machine.

Aimant biphasé

Câble moteur intégré

Totalement protégé pour plus de durabilité et éviter les enchevêtrements.

Protection contre les surtensions et fluctuations

Maintient la stabilité dans des environnements électriques variables.

Protection contre la surcharge et la surchauffe

Arrête automatiquement la machine lorsque les limites sont dépassées pour protéger le moteur.

Smart Restart

Relance la machine en douceur après une surcharge une fois la pression ajustée.

Indicateur d’usure des balais de charbon

Avertit lorsqu’un remplacement est nécessaire, évitant les arrêts imprévus et les dommages.

Machines de perçage magnétiques Euroboor

Euroboor est une marque professionnelle réputée pour ses machines de perçage magnétiques de haute qualité. Fiabilité, puissance et technologie innovante font de nos machines des références offrant des performances optimales dans toutes les conditions. Notre série ECO est particulièrement appréciée pour son moteur performant, sa précision et sa durabilité. Toutes nos machines de perçage magnétiques peuvent être utilisées aussi bien horizontalement que verticalement, offrant une flexibilité maximale.

Fiche descriptive

Contenu de l’emballage

  • 1x coffret métallique
  • 1x machine de perçage magnétique ECO.100S+/T
  • 3x poignées (Capstan Hub)
  • 1x porte-broche CM3 - Weldon 31,75 mm (1 1/4"), avec bague de lubrification/refroidissement (IMC.30/32-N)
  • 1x adaptateur Weldon 31,75 mm vers 19,05 mm (1 1/4" vers 3/4") (IBK.3219)
  • 1x chasse-cône
  • 1x poignée latérale
  • 1x système de lubrification/refroidissement
  • 1x clé Allen 2,5 mm (3/32")
  • 1x clé Allen 3 mm (1/8")
  • 1x clé Allen 4 mm (5/32")
  • 1x clé Allen 5 mm (13/64")
  • 1x capot de protection
  • 1x chaîne de sécurité
  • 1x protection auditive
  • 1x lunettes de sécurité
  • 1x gants de sécurité
  • 1x manuel d’utilisation

Manuel

MOTORBODYCASE
NoSearch codeDescriptionQty
2050.0106Screw 4.8 x 45
81821004803004
4
3100.0322ZEnd cover
81231300019004
1
4P020.0278Led indicator red alarm 220V
81422820001004
1
5032.0116Screw M4 x 16
81821004201004
2
6100.4006Control unit top ECO.100 110V / 220V
81411030003004
1
7080.1010CK-100S+Housing not incl. Carbon brush set
81231200030004
1
8Carbon.100+Carbon brush set 220V
81261320010004
1
9100.4576Torque switch housing
81641500024004
1
10100.4574Wheel red
81424000005004
1
11130.0026Potentiometer
86821000016004
1
12100.0611Torque/speed switch cap
81641000005004
1
13100.0617Screw PKVZ 6 x 45
81821006009004
4
14100.1004-CK-1Field 220V
81210020011004
1
15100.0391Baffle
81231700004004
1
16100S.1011Armature 220V
81220020013004
1
17032.0166Circlip 472/28/1.2
81823828002004
1
18050.9070Bearing 6001V V
81331000137004
1
19100S.0064Bearing 15 x 23 x 3
81331000033004
1
20100S.0401XInner gear plate
81231000009004
1
21100S.0071O-ring 106 x 1.8
81811200017004
1
22100.0571Circlip 471 11 x 1
81823811001004
1
23100.0458Gasket
81811500001004
1
24100.0426Circlip 471 24 x 1.2
81823824001004
1
25100.4324Drive shaft gear 1.5 x 38T
81311000016004
1
26100.0441Adapter ring
81823600008004
6
27100.0446Bearing 6005
81331000027004
2
28040.0161Needle bearing HK0810
81331000013004
3
29100.4312Friction clutch complete assembly (7T)
81322000008004
1
30080.0506Bearing 6000
81331000021004
2
31100.4332Axle 2 12T+17T
81321400011004
1
32100.4496Key 5 x 5 x 28
81321800029004
1
33100.4491Double gear 1 25T+39T
81341000020004
1
34100.4320Double gear 2 36T+41T
81341200007004
1
35100.4334Axle 3 (13T)
81321400012004
1
36080.0526Key 6 x 6 x 40
81321800006004
1
37080.4486Washer 14 x 22 x 1
81823014002004
1
38080.0481Needle bearing
81331000020004
1
39020.0329Screw M4 x 16
81821004019004
2
40050.0082Screw holder
81826000029004
2
41100S.1006Clutch shaft
81321000011004
1
42100S.1007Clutch shaft
81321000012004
1
43100.0549Casing pin
81825000004004
1
44100S.1017Gear box
81251100012004
1
45050.0078Ring 41.5 x 36.5 x 1.5
81823541501004
2
46100S.1014Gear switch
81321200004004
2
47100S.0462XSlide
81661000032004
1
48020.0003Pin
81825000033004
2
49020.0106Screw M6 x 16
81821000002004
8
50020.0106EBolt M6 x 14
81822006008004
2
51020.0111Washer M6 DIN7980
81823000001004
12
52100S.0076Rack 1.5 x 58T
81231500014004
1
53020.0146Screw M6 x 25
81821000048004
1
54020.0146BScrew M6 x 35
81821006017004
1
55100S.0067Wool felt ring 45 x 58 x 5
81811204501004
1
56100S.0066Bearing NKX-45
81331000031004
1
57100S.0065Bearing 35 x 42 x 8
81331000034004
1
58080.0431Spindle key 6 x 6 x 20
81321800004004
1
59100.0901Spindle drive shaft
81311000011004
1
60100.0459Screw BK 5.5 x 45
81821005500004
4
MOTORBODYCASE
NoSearch codeDescriptionQty
1100S.1001Motor 220V ECO.100S+
81611020038004
1
70KSP.MSScrew M5 x 10
81821005029004
3
71020.0298Motor cable clamp
81433000023004
1
72KSP.M/3Tank holder
81681300012004
1
73100.0193AAluminium rail (L) 22 x 18.5 x 442.5
81661300033004
1
74100.0193BAluminium rail (R) 22 x 18.5 x 442.5
81661300035004
1
75100.0022Bolt M5 x 20
81822004006004
12
76020.0101Panel screw BKVZ M4 x 8
81821004001004
8
77080.0016BX.5ARear panel 220V
81831320010004
1
78100.1028Speed control unit 220V
81411020063004
1
79100.4002Control unit 2 ECO.100 220V 1501 ->
81411020031004
1
80020.0081Screw BKVZ M6 x 16
81821006001004
1
81020.0077HEnd plate black
81231600016004
1
82100S.1002Frame
81631000019004
1
83020.0516Screw M5 x 10
81821000118004
6
84100.0101HCapstan hub assembly black
81651000017004
1
85020.0314XArm for capstan
81651300016004
3
86100.4610Motor cable complete V6
81431200015004
1
86A020.0033Coupling nut PG11
81824611007004
2
86BCS100.0503ACable set
81431000018004
1
86CCS100.0341/2Cable set 1608 ->
81431000022004
1
86D020.0032Adapter PG9 - PG11
81824611008004
2
87020.0182Grounding screw/washer/nut
81829000002004
1
88EU030.B125Main cable set 220V EU
81431520002004
1
88AU020.0036/AUMain cable 220V AU
81431520005004
1
88UK020.0036/UKMain cable 220V UK
81431520004004
1
89020.0031Coupling nut PG11 (main cable)
81824611001004
1
90020.0037Cable clamp complete
81433000008004
1
91100S+/T.B040Front panel set 220V
81411220032004
1
91A100S.0008XFront panel ECO.100S+/T
81831000134004
1
91B030E.0091/YMotor switch 220V (5-pin) yellow
81641120003004
1
91C100.0152Switch L / R (push) 1800W
81641300003004
1
91D020.0011-1Magnet Switch
81641400010004
1
91E020.0016BFuse
81422300008004
1
91F020.0016Fuse holder
81422300001004
1
91G020.0206LED indicator set
81422800002004
1
91H100.1009Potentiometer button set
81421800012004
1
92100.0018AFilter
81424000001004
1
93055.1041LGyroscope PCB set
81411500003004
1
94080.0015DPlastic cover
81631500019004
1
95080.0015CScrew M16 x 33
81821000043004
1
96B60.0063Inner hex bolt
82822100014004
2
97080.0015AXMagnet spring ball
81824000052004
1
98100.0006Screw SS M8 x 25
81821008001004
4
99100.0031Washer M8
81823008001004
4
100020.0305Washer M8
81823008003004
4
101100.1022Magnet 220V
81621010024004
1
102100.1008Sensor
81422000006004
1
MOTORBODYCASE
NoSearch codeDescriptionQty
200100S.0203SCase
81843500047004
1
201100S.2019Coolant tank
81681300009004
1
202MEBGLV.MEuroboor working gloves size M
91411000020004
1
202LEBGLV.LEuroboor working gloves size L
91411000021004
1
202XLEBGLV.XLEuroboor working gloves size XL
91411000022004
1
203SAF.400Safety chain (1 mtr) with lock
81841300006004
1
204SAF.100Safety goggles
81841500002004
1
205SAF.200Ear plugs
81841500001004
1
206KSP.PPin and knob for cooling tank
81682400005004
1
207IMB.US2.5Allen key 2.5 mm
81842600006004
1
208IMB.US4Allen key 4.0 mm
81842600004004
1
209IMB.US5Allen key 5.0 mm
81842600005004
1
210IMB.US6Allen key 6.0 mm
81842600008004
1
211100S.0002Side handle M12
81631600004004
1
212DRIFT3Drift MT3
81843000016004
1
213080.2009Spindle MT3 31.75 mm Weldon (1 1/4")
81311400004004
1
214SAF.MDMSafety guard for ECO.100/4
81841000017004
1
215020.0223Screw M5 x 10
81821000127004
2
216IBK.3219Reducing ring Weldon 31.75 - 19.05 mm
31107370001004
1
newsletter

Inscrivez-vous pour recevoir des actus, des infos et des offres exclusives !
