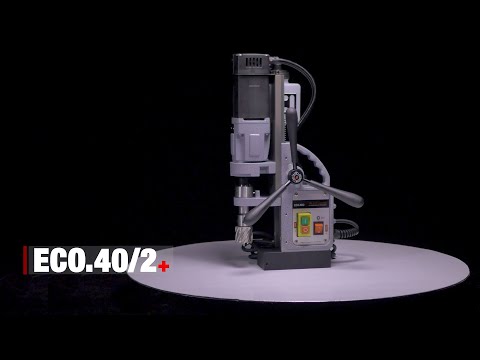

Perceuse magnétique, 40 mm, 220 V.

Perceuse magnétique, fraises annulaires dia. max. 40 millimètre, tension d'alimentation 220 - 240 Volts, fréquence d'alimentation 50 - 60 Hertz, sens de rotation sens des aiguilles d'une montre.

Order codeECO.40/2+
Code EAN8720143712364
Commande

Notre perceuse Euroboor ECO.40/2+ compacte est la perceuse magnétique idéale pour les fraises annulaires jusqu’à ø 40 mm (1 9/16″) et pour les forets hélicoïdaux jusqu’à ø 13 mm (1/2″). L’électronique innovante de cette perceuse magnétique offre plus de sécurité et elle réduit considérablement le risque d’endommagement de la machine, de l’outil et de la pièce à usiner. Aussi, elle protège l’utilisateur en cas de vibrations excessives ou de déplacement brusque. La durée de vie est considérablement plus longue et vous évitez des coûts de maintenance élevés.


Contactez-nous

Caractéristiques principales
Entraînement de broche amovible et refroidissement et lubrification des outils intégrés
Boîte de vitesses à deux rapports Glissière intégrée pour :
Une grande précision
Un cycle de vie plus long des vibrations minimales Réglage de la hauteur de haute précision pour :
Une maintenance réduite
Une correction minimale de l'usure
Aimant bidirectionnel puissant à double bobine usiné par CNC, permettant à la machine d'utiliser moins d'énergie, de générer moins de chaleur et donc de durer plus longtemps.
Réduction du risque d'endommager la machine, les outils et les pièces et de blesser l'opérateur.
Convient aux zones et aux lieux de travail où l'alimentation électrique est de moindre qualité.
Réduction du risque d'endommagement de l'armature
Réduction du risque d'endommagement de l'unité ou des unités de commande.
Notification de service en temps utile pour éviter les coûts supplémentaires dus à des temps d'arrêt imprévus ou au remplacement inutile de pièces.

Accessoires

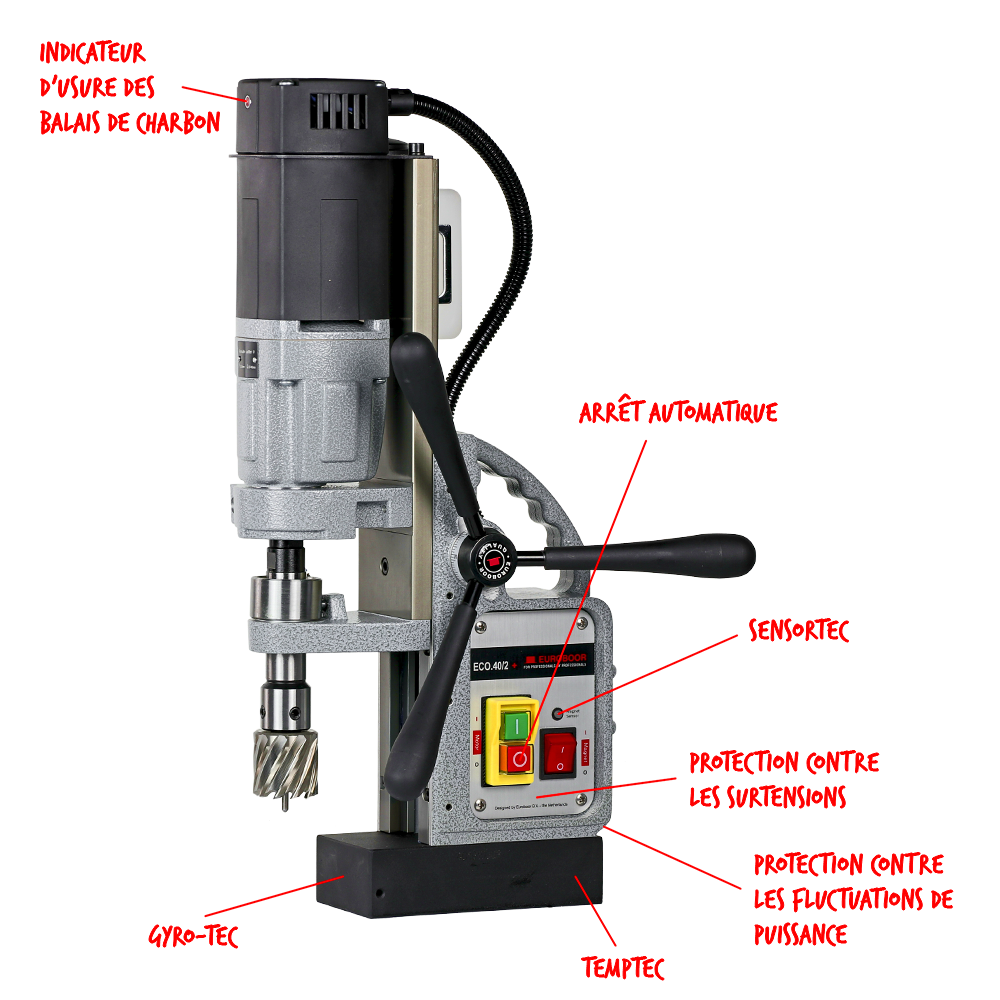

Propriétés

ECO.40/2+
Arrêt automatique
ECO.40/2+
Indicateur d`usure du balai de charbon
ECO.40/2+
Gyro-Tec
ECO.40/2+
Protection contre les fluctuations de puissance
ECO.40/2+
Aimant 2 voies (TempTec)
ECO.40/2+
Indicateur aimant LED (SensorTec)
ECO.40/2+
Protection contre les sautes de courant
ECO.40/2+
Vitesse réglable
Connexion
diamètre minimum des fraises annulaires (pouce)1/2
diamètre minimum des fraises annulaires (millimètre)12
diamètre maximal des fraises annulaires (pouce)1 9/16
diamètre maximal des fraises annulaires (millimètre)40
diamètre minimum de fraisage (pouce)3/8
diamètre minimum de fraisage (millimètre)10
diamètre maximal du fraisage (pouce)1 3/4
diamètre maximal du fraisage (millimètre)45
diamètre minimum des forets hélicoïdaux (pouce)1/16
diamètre minimum des forets hélicoïdaux (millimètre)1
diamètre maximal des forets hélicoïdaux (pouce)1/2
diamètre maximal des forets hélicoïdaux (millimètre)13
modèle de connexion 1intérieur
connexion 1 taille (pouce)3/4
connexion 1 taille (millimètre)19.05
type de connexion 1Weldon
Dimensions
course (pouce)5 15/16
course (millimètre)150
longueur de l'aimant (pouce)6 5/16
longueur de l'aimant (millimètre)160
largeur de l'aimant (pouce)3 1/8
largeur de l'aimant (millimètre)80
hauteur de l'aimant (pouce)1 5/8
hauteur de l'aimant (millimètre)42
hauteur minimale (pouce)15 9/16
hauteur minimale (millimètre)395
hauteur maximale (pouce)21 1/4
hauteur maximale (millimètre)540
longueur (pouce)12 5/8
largeur (pouce)8 1/4
longueur (millimètre)320
largeur (millimètre)210
hauteur (millimètre)540
hauteur (pouce)21 1/4
Propriétés
sens de rotationsens des aiguilles d'une montre
type de lubrification de la boîte d'engrenagesgrease
force magnétique (kilogrammes)1500
force magnétique (livres)3305
réglage électrique de la vitesse de rotationoui
poids net (livres)25.4
poids net (kilogrammes)11.5
system of measurementmm (métrique)
applicationdrilling, countersinking
Performance
Vitesse de rotation minimale sans charge du pignon 1 (rotations par minute)720
Vitesse de rotation maximale à vide du pignon 1 (rotations par minute)1300
Vitesse de rotation à vide du pignon 1 (rotations par minute)720
Vitesse de rotation de la charge engrenage 1 (rotations par minute)315
vitesse de rotation engrenage 1 (rotations par minute)1300
Vitesse de rotation à vide du pignon 2 (rotations par minute)1300
Vitesse de rotation de la charge engrenage 2 (rotations par minute)560
Fournir
puissance du moteur (Ampère)9.5
puissance du moteur (Watts)1050
puissance totale (Ampère)10
puissance totale (Watts)1100
fréquence de l'alimentation (Hertz)50 - 60
courant d'alimentationAC
connexion à l'alimentation électriquefiche selon CEE 7/7
source d'alimentation électriquealimentation secteur
type d'alimentationélectrique
tension de l'alimentation (Volts)220 - 240

Machines de perçage magnétiques Euroboor

Depuis 1977, Euroboor fabrique des machines de perçage magnétiques qui établissent la référence en matière de qualité, de sécurité et de longévité. Forts de plus de quarante ans d’expérience, nous avons perfectionné le savoir-faire nécessaire pour concevoir une machine adaptée aux exigences des professionnels d’aujourd’hui. Nos machines se distinguent par des dispositifs de sécurité inégalés et une grande durabilité. Nous concevons, développons et produisons nos machines de perçage magnétiques en interne, en gardant le contrôle total de la qualité grâce à des partenariats avec les fournisseurs les plus fiables ou en fabriquant nous-mêmes les pièces lorsque c’est nécessaire.

Chaque machine subit des tests de durabilité rigoureux tout au long de la production, et des contrôles avant expédition garantissent leur conformité à nos normes strictes. Cet engagement assure les valeurs fondamentales qui définissent Euroboor : Efficacité, Concentration, Qualité et Sécurité. De la petite fabrication aux applications spécialisées, notre gamme diversifiée de machines de perçage magnétiques répond aux besoins de toutes tailles d’entreprises et à chaque tâche. Chez Euroboor, nous sommes fiers de proposer la machine parfaitement adaptée à chaque exigence professionnelle.

En savoir plus ci-dessous !

Infos générales : machines de perçage magnétiques

Les machines de perçage magnétiques, aussi appelées mag drills, sont des machines puissantes pour percer l’acier, le métal, la fonte et d’autres matériaux durs. Elles sont largement utilisées dans des secteurs comme la construction métallique, la construction de ponts et la construction navale. Chez Euroboor, vous trouverez des machines professionnelles allant des modèles légers avec base magnétique aux machines heavy-duty pour le perçage à grande échelle — toutes portatives. Forts de plusieurs décennies d’expérience, nous maîtrisons notre métier. Nos machines allient performance, sécurité et longue durée de vie.

Machine de perçage magnétique Euroboor ECO.50+T

Approfondissement : comment fonctionne une machine de perçage magnétique ?

Une machine de perçage magnétique utilise un aimant puissant pour se fixer sur les surfaces métalliques, garantissant une stabilité et une précision maximales lors du perçage. Elle emploie un foret annulaire pour percer le métal. Contrairement aux forets hélicoïdaux, qui enlèvent toute la matière à l’intérieur du trou, une machine magnétique enlève uniquement une section annulaire — comme si l’on découpait un cercle dans du papier — rendant le processus plus rapide et plus efficace, avec moins de contraintes sur la machine. Comme seule la périphérie est enlevée, la partie centrale reste intacte, ce qui permet un perçage plus rapide qu’avec les forets traditionnels. Ces machines existent en plusieurs tailles et configurations, ce qui garantit un modèle adapté à chaque besoin.

Les machines de perçage magnétiques Euroboor permettent le carottage, le perçage hélicoïdal, le fraisage, le chanfreinage et le taraudage, selon le modèle.

IT CUTS AWAY THE EDGE
IT CUTS AWAY THE EDGE
BUT LEAVES THE CORE INTACT
BUT LEAVES THE CORE INTACT

Utilisations d’une machine de perçage magnétique

Les machines de perçage magnétiques sont idéales pour réaliser aussi bien de petits que de grands trous — jusqu’à 200 mm de diamètre et de profondeur — dans des plaques métalliques, des pièces en fer, des poutres en H et des structures lourdes comme les rails de chemin de fer. Elles sont donc très utilisées dans la construction métallique, la construction de ponts, la construction navale et la fabrication de machines. Chaque machine est équipée d’une base magnétique qui assure une adhérence optimale pour les perçages verticaux, horizontaux ou en hauteur.

Machine de perçage magnétique sur tube

Avantages d’une machine de perçage magnétique

L’utilisation d’une machine de perçage magnétique présente plusieurs avantages. En tant que distributeur officiel et spécialiste, nous avons listé pour vous les principaux bénéfices :

Travail plus rapide

Une machine magnétique perce rapidement et efficacement le métal sans retirer toute la section transversale. Cela accélère le processus et réduit la charge sur la machine.

Perçage précis

La base magnétique maintient la machine fermement en place pendant l’utilisation, améliorant la précision et évitant tout glissement, même sous forte contrainte.

Sécurité renforcée

Grâce à sa stabilité et sa précision, le risque d’accidents est réduit. De plus, de nombreuses machines sont équipées de protections contre la surchauffe et l’arrêt automatique en cas de surcharge.

Conception portable

Malgré leur puissance et leur précision, la plupart des machines de perçage magnétiques sont compactes et portatives, ce qui les rend faciles à transporter sur site.

Fonctions de sécurité expliquées

Indicateur LED force magnétique (SensorTec)

Affiche l’état de la force magnétique et assure un démarrage en toute sécurité sur les surfaces compatibles.

Indicateur LED magnétique

Sécurité Gyro-Tec

Arrête le moteur dès qu’un mouvement inattendu ou une perte de force magnétique est détecté, protégeant l’utilisateur et la machine.

Aimant biphasé

Consomme très peu d’énergie en veille, prolongeant la durée de vie de la machine.

Aimant biphasé

Câble moteur intégré

Totalement protégé pour plus de durabilité et éviter les enchevêtrements.

Protection contre les surtensions et fluctuations

Maintient la stabilité dans des environnements électriques variables.

Protection contre la surcharge et la surchauffe

Arrête automatiquement la machine lorsque les limites sont dépassées pour protéger le moteur.

Smart Restart

Relance la machine en douceur après une surcharge une fois la pression ajustée.

Indicateur d’usure des balais de charbon

Avertit lorsqu’un remplacement est nécessaire, évitant les arrêts imprévus et les dommages.

Machines de perçage magnétiques Euroboor

Euroboor est une marque professionnelle réputée pour ses machines de perçage magnétiques de haute qualité. Fiabilité, puissance et technologie innovante font de nos machines des références offrant des performances optimales dans toutes les conditions. Notre série ECO est particulièrement appréciée pour son moteur performant, sa précision et sa durabilité. Toutes nos machines de perçage magnétiques peuvent être utilisées aussi bien horizontalement que verticalement, offrant une flexibilité maximale.

Dessin

Fiche descriptive

Contenu de l’emballage

  • 1x coffret
  • 1x machine de perçage magnétique ECO.40/2+
  • 3x poignées (Capstan Hub)
  • 1x système de lubrification/refroidissement
  • 1x clé Allen 2,5 mm (3/32")
  • 1x clé Allen 3 mm (1/8")
  • 1x clé Allen 4 mm (5/32")
  • 1x clé Allen 5 mm (13/64")
  • 1x capot de protection
  • 1x chaîne de sécurité
  • 1x protection auditive
  • 1x lunettes de sécurité
  • 1x gants de sécurité
  • 1x manuel d’utilisation

Manuel

MOTORBODYCASE
NoSearch codeDescriptionQty
2036.0043Screw M4.8 x 55
81822004801004
4
3032.0111ZEnd cover 110V / 220V
81231300004004
1
4P020.0278Led indicator red alarm 220V
81422820001004
1
5032.0116Screw M4 x 16
81821004201004
2
6032.0131-1Adapter ring cap
81231900004004
1
7032.0241X-40/2+Housing incl. print ECO.40/2
81231200021004
1
8032.0136Screw for spring
81821000003004
2
9032.0141-1Spring
81331300006004
2
10020.0101Panel screw BKVZ M4 x 8
81821004001004
2
11Carbon.30+Carbon brush set 220V
81261320007004
1
12040.0276Field 220V
81210020004004
1
13032.0156Screw BK 4 x 55
81821004003004
2
14032.0161Baffle
81231700002004
1
15040.1005YArmature 220V
81220020015004
1
16032.0166Circlip 472/28/1.2
81823828002004
1
17032.0171Bearing 6001ZZ 12 x 28 x 8
81331000005004
1
18040.0146Inner gear plate
81231000005004
1
19020.0308Circlip
81823800032004
1
20032.0125Gasket
81811500007004
1
21040.0100Spacer
81826500007004
1
22032.0126Bearing 608ZZ 8 x 22 x 7
81331000004004
2
23040.1004Bevel gear assembly
81341500018004
1
24040.0161Needle bearing HK0810
81331000013004
2
25040.0171/2Gear 34/28
81341500017004
1
26040.0231Axle
81321400002004
1
27100.4496Key 5 x 5 x 28
81321800029004
1
28040.0176Spindle gear
81342000002004
1
29040.0181Adapter ring
81823600015004
1
30040.0086Bearing 6001 DDU
81331000128004
1
31040.0291Clutch shaft
81321000001004
1
32032.0211Casing pin 4 x 12
81825004001004
1
33040.0286Gear switch
81321200003004
1
34040.0242Gear casing complete
81251000028004
1
35032.0106Screw M5 x 50
81821005018004
4
36040.0196Bearing
81331000014004
1
37040.0191Spindle drive shaft
81311000005004
1
MOTORBODYCASE
NoSearch codeDescriptionQty
1040.1001ZECO.40/2+ motor unit 220V ext. cable
81611020020004
1
40020.0106AScrew M6 x 20
81821000047004
6
41020.0111Washer M6 DIN7980
81823000001004
6
42040.0041Motor fixing plate 110 mm
81231600004004
1
43040.0011Slide
81661000004004
1
44KSP.M/3Tank holder
81681300012004
1
45KSP.MSScrew M5 x 10
81821005029004
3
46032.0026Motor holder HD 66 mm
81661600001004
1
47020.0146BScrew M6 x 35
81821006017004
1
48020.0145/2Coolant ring quick steel, for 020.0142/2
81681600007004
1
49020.0142/2Steady auto coolant, for 020.0145/2
81681000006004
1
50020.0116Spindle complete 112 mm
81311300001004
1
50B020.0121Spindle spring set
81333800001004
1
50C020.0136Grub screw M8 x 8
81821308007004
2
51020.0146Screw M6 x 25
81821000048004
4
52032.0016Rack
81231500002004
1
53020.0086/XRail set Aluminium (L/R) L-profile
81661300024004
1
54020.0086/XRail set Aluminium (L/R) L-profile
81661300024004
1
55020.0229Screw M4 x 20
81821004023004
6
56020.0101Panel screw BKVZ M4 x 8
81821004001004
8
57055.0002Rear panel 220V
81831320009004
1
58032.1008ZControl unit 110V / 220V
81411000004004
1
59020.0298Motor cable clamp
81433000023004
1
60020.0081Screw BKVZ M6 x 16
81821006001004
1
61020.0077HEnd plate black
81231600016004
1
62020.0056/XFrame aluminium rail (L)
81631000028004
1
63020.0231Screw M5 x 6
81821005026004
4
64020.0061/XBCapstan hub assembly black
81651000014004
1
65020.0315XArm for capstan
81651300022004
3
66020.0046Motor cable complete
81431200030004
1
67020.0041Coupling nut PG9 (motor cable)
81824609002004
2
68020.0182Grounding screw/washer/nut
81829000002004
1
69EU030.B125Main cable set 220V EU
81431520002004
1
69AU020.0036/AUMain cable 220V AU
81431520005004
1
69UK020.0036/UKMain cable 220V UK
81431520004004
1
70020.0031Coupling nut PG11 (main cable)
81824611001004
1
71020.0037Cable clamp complete
81433000008004
1
72040/2+.B040ZFront panel set 220V
81411220035004
1
72A040+.0003XFront panel ECO.40/2+
81831000125004
1
72B020.0011-1Magnet Switch
81641400010004
1
72C032.1006LED indicator
81422800007004
1
72D030E.0091/YMotor switch 220V (5-pin) yellow
81641120003004
1
73055.1041Gyroscope PCB set
81411500011004
1
74020.0146Screw M6 x 25
81821000048004
4
75020.0111Washer M6 DIN7980
81823000001004
4
76020.0112Washer M6
81823006003004
4
77032.1022Magnet 220V
81621020003004
1
78100.1008Sensor
81422000006004
1
MOTORBODYCASE
NoSearch codeDescriptionQty
200040/2+.2010Case for ECO.40/2+ with sticker
81843500036004
1
201KSP.Q2Coolant tank Quick Connect 2015
81681300010004
1
202MEBGLV.MEuroboor working gloves size M
91411000020004
1
202LEBGLV.LEuroboor working gloves size L
91411000021004
1
202XLEBGLV.XLEuroboor working gloves size XL
91411000022004
1
203SAF.400Safety chain (1 mtr) with lock
81841300006004
1
204SAF.100Safety goggles
81841500002004
1
205KSP.PPin and knob for cooling tank
81682400005004
1
206SAF.200Ear plugs
81841500001004
1
207IMB.US2.5Allen key 2.5 mm
81842600006004
1
208IMB.US3Allen key 3.0 mm
81842600007004
1
209IMB.US4Allen key 4.0 mm
81842600004004
1
210IMB.US5Allen key 5.0 mm
81842600005004
1
211SAF.MDMSSafety guard small
81841000018004
1
212020.0223Screw M5 x 10
81821000127004
2
newsletter

Inscrivez-vous pour recevoir des actus, des infos et des offres exclusives !
