Machines de perçage magnétique

Machines de perçage magnétique

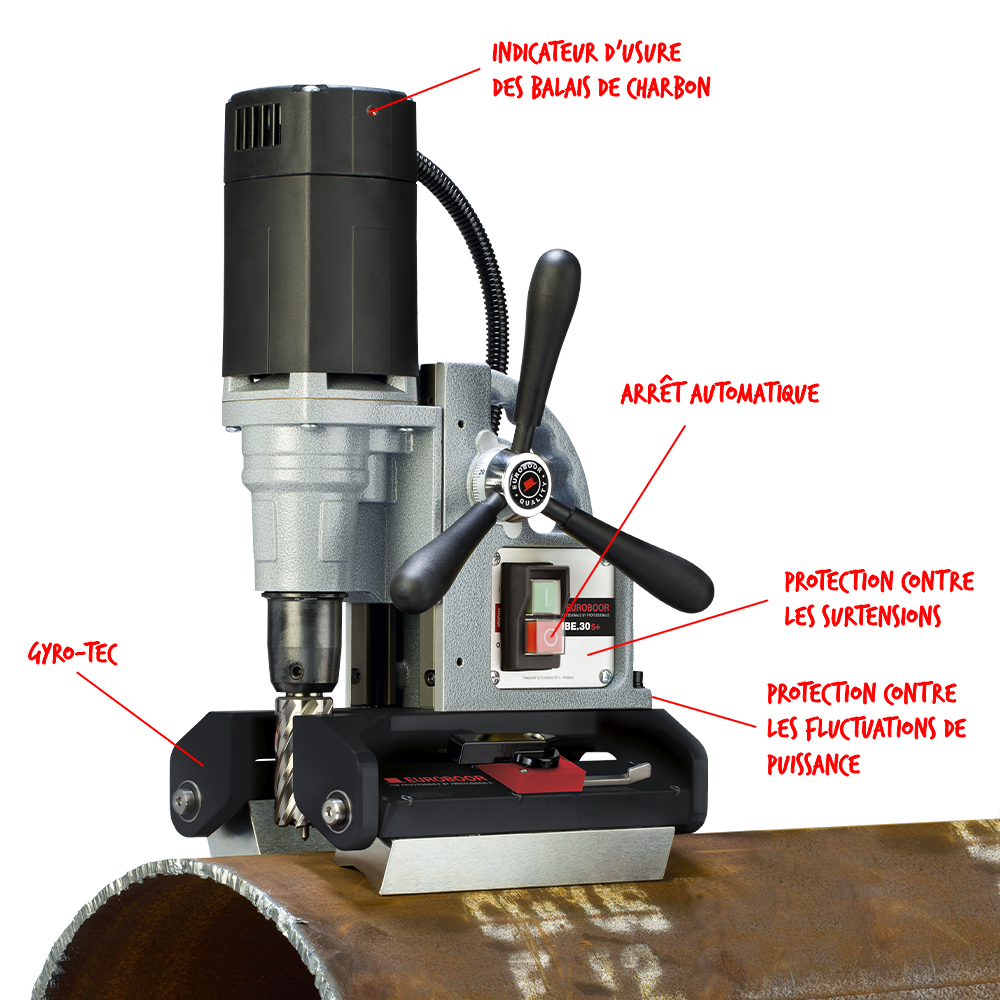

TUBE.30S+
TUBE.30S+
TUBE.30S+
TUBE.30S+
TUBE.30S+
TUBE.30S+
TUBE.30S+
TUBE.30S+
TUBE.30S+
TUBE.30S+
TUBE.30S+
TUBE.30S+

TUBE.30S+

Perceuse magnétique, 30 mm, 220 V.

Perceuse magnétique, fraises annulaires dia. max. 30 millimètre, tension d'alimentation 220 - 240 Volts, fréquence d'alimentation 50 - 60 Hertz, sens de rotation sens des aiguilles d'une montre.

Order codeTUBE.30S+
Code EAN8720143712470
Commande

The Euroboor TUBE.30S+ magnetic core drilling machine is suitable for both flat and pipe material. The TUBE.30S+ with patented shallow-field magnetic technology offers incredibly strong grip, even on steel as thin as 3 mm. This magnetic core drilling machine automatically pivots to conform to any pipe of ø 76.2 mm or larger. The magnet does not require electricity, so all the power goes to the motor. This offers increased safety as the drilling machine will not release from the target material in the event of an unintentional power loss. The oil lubracted gearbox and innovative electronics reduces the risk of damage of the machine, tool and workpiece. When the GYRO-TEC sensor detects any excessive vibrations or sudden displacement it will automatically shut off the machine. The contributes to the wellbeing of the user and the lifespan of the machine, it also avoids high maintenance costs.


Contactez-nous

Accessoires

Propriétés

TUBE.30S+
Arrêt automatique
TUBE.30S+
Indicateur d`usure du balai de charbon
TUBE.30S+
Gyro-Tec
TUBE.30S+
Protection contre les fluctuations de puissance
TUBE.30S+
Protection contre les sautes de courant
TUBE.30S+
Boîte de vitesses lubrifiée à l`huile
TUBE.30S+
Aimant permanent
Connexion
diamètre minimum des fraises annulaires (pouce)1/2
diamètre minimum des fraises annulaires (millimètre)12
diamètre maximal des fraises annulaires (pouce)1 7/8
diamètre maximal des fraises annulaires (millimètre)30
diamètre minimum de fraisage (pouce)3/8
diamètre minimum de fraisage (millimètre)10
diamètre maximal du fraisage (pouce)1 3/8
diamètre maximal du fraisage (millimètre)35
diamètre minimum des forets hélicoïdaux (pouce)1/16
diamètre minimum des forets hélicoïdaux (millimètre)1
diamètre maximal des forets hélicoïdaux (pouce)1/2
diamètre maximal des forets hélicoïdaux (millimètre)13
modèle de connexion 1intérieur
connexion 1 taille (pouce)3/4
connexion 1 taille (millimètre)19.05
type de connexion 1Weldon
Dimensions
course (pouce)3 9/16
course (millimètre)90
longueur de l'aimant (pouce)7 3/8
longueur de l'aimant (millimètre)187
largeur de l'aimant (pouce)6 1/2
largeur de l'aimant (millimètre)165
hauteur de l'aimant (pouce)3 1/4
hauteur de l'aimant (millimètre)83
hauteur minimale (pouce)12 13/16
hauteur minimale (millimètre)326
hauteur maximale (pouce)16 3/8
hauteur maximale (millimètre)416
longueur (pouce)10 13/16
largeur (pouce)7 1/4
longueur (millimètre)275
largeur (millimètre)185
hauteur (millimètre)416
hauteur (pouce)16 3/8
Propriétés
sens de rotationsens des aiguilles d'une montre
type de lubrification de la boîte d'engrenagesoil
force magnétique (kilogrammes)532
force magnétique (livres)1175
réglage électrique de la vitesse de rotationnon
poids net (livres)22.7
poids net (kilogrammes)10.3
system of measurementmm (métrique)
applicationcountersinking, pipe/tube mounted drilling
Performance
Vitesse de rotation à vide du pignon 1 (rotations par minute)775
Vitesse de rotation de la charge engrenage 1 (rotations par minute)400
Fournir
puissance du moteur (Ampère)8.2
puissance du moteur (Watts)900
puissance totale (Ampère)8.6
puissance totale (Watts)950
fréquence de l'alimentation (Hertz)50 - 60
courant d'alimentationAC
connexion à l'alimentation électriquefiche selon CEE 7/7
source d'alimentation électriquealimentation secteur
type d'alimentationélectrique
tension de l'alimentation (Volts)220 - 240
Usage
diamètre minimal du tuyau (pouce)3
diamètre minimum du tuyau (millimètre)76
épaisseur minimale du matériau (pouce)1/8
épaisseur minimale du matériau (millimètre)3

Machines de perçage magnétiques Euroboor

Depuis 1977, Euroboor fabrique des machines de perçage magnétiques qui établissent la référence en matière de qualité, de sécurité et de longévité. Forts de plus de quarante ans d’expérience, nous avons perfectionné le savoir-faire nécessaire pour concevoir une machine adaptée aux exigences des professionnels d’aujourd’hui. Nos machines se distinguent par des dispositifs de sécurité inégalés et une grande durabilité. Nous concevons, développons et produisons nos machines de perçage magnétiques en interne, en gardant le contrôle total de la qualité grâce à des partenariats avec les fournisseurs les plus fiables ou en fabriquant nous-mêmes les pièces lorsque c’est nécessaire.

Chaque machine subit des tests de durabilité rigoureux tout au long de la production, et des contrôles avant expédition garantissent leur conformité à nos normes strictes. Cet engagement assure les valeurs fondamentales qui définissent Euroboor : Efficacité, Concentration, Qualité et Sécurité. De la petite fabrication aux applications spécialisées, notre gamme diversifiée de machines de perçage magnétiques répond aux besoins de toutes tailles d’entreprises et à chaque tâche. Chez Euroboor, nous sommes fiers de proposer la machine parfaitement adaptée à chaque exigence professionnelle.

En savoir plus ci-dessous !

Infos générales : machines de perçage magnétiques

Les machines de perçage magnétiques, aussi appelées mag drills, sont des machines puissantes pour percer l’acier, le métal, la fonte et d’autres matériaux durs. Elles sont largement utilisées dans des secteurs comme la construction métallique, la construction de ponts et la construction navale. Chez Euroboor, vous trouverez des machines professionnelles allant des modèles légers avec base magnétique aux machines heavy-duty pour le perçage à grande échelle — toutes portatives. Forts de plusieurs décennies d’expérience, nous maîtrisons notre métier. Nos machines allient performance, sécurité et longue durée de vie.

Machine de perçage magnétique Euroboor ECO.50+T

Approfondissement : comment fonctionne une machine de perçage magnétique ?

Une machine de perçage magnétique utilise un aimant puissant pour se fixer sur les surfaces métalliques, garantissant une stabilité et une précision maximales lors du perçage. Elle emploie un foret annulaire pour percer le métal. Contrairement aux forets hélicoïdaux, qui enlèvent toute la matière à l’intérieur du trou, une machine magnétique enlève uniquement une section annulaire — comme si l’on découpait un cercle dans du papier — rendant le processus plus rapide et plus efficace, avec moins de contraintes sur la machine. Comme seule la périphérie est enlevée, la partie centrale reste intacte, ce qui permet un perçage plus rapide qu’avec les forets traditionnels. Ces machines existent en plusieurs tailles et configurations, ce qui garantit un modèle adapté à chaque besoin.

Les machines de perçage magnétiques Euroboor permettent le carottage, le perçage hélicoïdal, le fraisage, le chanfreinage et le taraudage, selon le modèle.

IT CUTS AWAY THE EDGE
IT CUTS AWAY THE EDGE
BUT LEAVES THE CORE INTACT
BUT LEAVES THE CORE INTACT

Utilisations d’une machine de perçage magnétique

Les machines de perçage magnétiques sont idéales pour réaliser aussi bien de petits que de grands trous — jusqu’à 200 mm de diamètre et de profondeur — dans des plaques métalliques, des pièces en fer, des poutres en H et des structures lourdes comme les rails de chemin de fer. Elles sont donc très utilisées dans la construction métallique, la construction de ponts, la construction navale et la fabrication de machines. Chaque machine est équipée d’une base magnétique qui assure une adhérence optimale pour les perçages verticaux, horizontaux ou en hauteur.

Machine de perçage magnétique sur tube

Avantages d’une machine de perçage magnétique

L’utilisation d’une machine de perçage magnétique présente plusieurs avantages. En tant que distributeur officiel et spécialiste, nous avons listé pour vous les principaux bénéfices :

Travail plus rapide

Une machine magnétique perce rapidement et efficacement le métal sans retirer toute la section transversale. Cela accélère le processus et réduit la charge sur la machine.

Perçage précis

La base magnétique maintient la machine fermement en place pendant l’utilisation, améliorant la précision et évitant tout glissement, même sous forte contrainte.

Sécurité renforcée

Grâce à sa stabilité et sa précision, le risque d’accidents est réduit. De plus, de nombreuses machines sont équipées de protections contre la surchauffe et l’arrêt automatique en cas de surcharge.

Conception portable

Malgré leur puissance et leur précision, la plupart des machines de perçage magnétiques sont compactes et portatives, ce qui les rend faciles à transporter sur site.

Fonctions de sécurité expliquées

Indicateur LED force magnétique (SensorTec)

Affiche l’état de la force magnétique et assure un démarrage en toute sécurité sur les surfaces compatibles.

Indicateur LED magnétique

Sécurité Gyro-Tec

Arrête le moteur dès qu’un mouvement inattendu ou une perte de force magnétique est détecté, protégeant l’utilisateur et la machine.

Aimant biphasé

Consomme très peu d’énergie en veille, prolongeant la durée de vie de la machine.

Aimant biphasé

Câble moteur intégré

Totalement protégé pour plus de durabilité et éviter les enchevêtrements.

Protection contre les surtensions et fluctuations

Maintient la stabilité dans des environnements électriques variables.

Protection contre la surcharge et la surchauffe

Arrête automatiquement la machine lorsque les limites sont dépassées pour protéger le moteur.

Smart Restart

Relance la machine en douceur après une surcharge une fois la pression ajustée.

Indicateur d’usure des balais de charbon

Avertit lorsqu’un remplacement est nécessaire, évitant les arrêts imprévus et les dommages.

Machines de perçage magnétiques Euroboor

Euroboor est une marque professionnelle réputée pour ses machines de perçage magnétiques de haute qualité. Fiabilité, puissance et technologie innovante font de nos machines des références offrant des performances optimales dans toutes les conditions. Notre série ECO est particulièrement appréciée pour son moteur performant, sa précision et sa durabilité. Toutes nos machines de perçage magnétiques peuvent être utilisées aussi bien horizontalement que verticalement, offrant une flexibilité maximale.

Fiche descriptive

Contenu de l’emballage

  • 1x coffret métallique
  • 1x machine de perçage magnétique TUBE.30S+
  • 1x foret pilote IBC.K25
  • 1x rallonge Weldon IBK.50
  • 3x poignées (Capstan Hub)
  • 1x système de lubrification/refroidissement
  • 1x clé Allen 2,5 mm (3/32")
  • 1x clé Allen 3 mm (1/8")
  • 1x clé Allen 4 mm (5/32")
  • 1x clé Allen 5 mm (13/64")
  • 1x chaîne de sécurité
  • 1x protection auditive
  • 1x lunettes de sécurité
  • 1x gants de sécurité
  • 1x manuel d’utilisation

Manuel

MOTORBODYCASE
NoSearch codeDescriptionQty
2036.0043Screw M4.8 x 55
81822004801004
4
3032.0111ZEnd cover 110V / 220V
81231300004004
1
4P020.0278Led indicator red alarm 220V
81422820001004
1
5032.0116Screw M4 x 16
81821004201004
2
6032.0131-1Adapter ring cap
81231900004004
1
7032.0241X-30S+Housing incl. print ECO.30S+
81231200016004
1
8032.0136Screw for spring
81821000003004
2
9032.0141-1Spring
81331300006004
2
10020.0101Panel screw BKVZ M4 x 8
81821004001004
2
11Carbon.30+Carbon brush set 220V
81261320007004
1
12032.0151Field 220V
81210020002004
1
13032.0156Screw BK 4 x 55
81821004003004
2
14032.0161Baffle
81231700002004
1
15030S.0181Armature 220V
81220020011004
1
16032.0166Circlip 472/28/1.2
81823828002004
1
17050.9070Bearing 6001V V
81331000137004
1
18050.0064Oil bearing 15 x 21 x 3
81331000124004
1
19040S.0236XInner gear plate
81231000022004
1
20020.0308Circlip
81823800032004
1
21040S.0128Gasket
81811500008004
1
22032.0126Bearing 608ZZ 8 x 22 x 7
81331000004004
1
23032.1014EGear set
81321500003004
1
24032.0126Bearing 608ZZ 8 x 22 x 7
81331000004004
1
25032.0186Spindle gear 40T
81342000001004
1
26032.0191Adapter ring 17 x 24 x 0.2
81823600003004
1
27032.0196Bearing 6003 17 x 35 x 10
81331000006004
1
28020.0300JJoint
81321500024004
1
29050.0025Pin 4 x 10
81825000029004
2
30030.0012Screw motorhousing
81821000092004
1
31030.0011Slide L243 B80 HD 66 mm
81661000001004
1
32020.0106AScrew M6 x 20
81821000047004
1
33030S.0008XGear box 110V / 220V
81251100002004
1
34032.0216Screw BK 5 x 40
81821005007004
4
35030E.5033Seal
81811000016004
2
36030.0009Bearing 6004 DDU
81331000122004
1
37030.1006Spindle assembly
81311300037004
1
MOTORBODYCASE
NoSearch codeDescriptionQty
1030S.1001ECO.30S+ motor unit 220V ext. cable
81611020001004
1
40030E.5042Guide rail Aluminium left ECO.30
81661300027004
1
41030E.5043Guide rail Aluminium right ECO.30
81661300028004
1
42020.0229Screw M4 x 20
81821004023004
6
43PP.30/2Rear panel ECO.30
81831300040004
1
44020.0101Panel screw BKVZ M4 x 8
81821004001004
8
45KSP.M/4Tank holder ECO.30(S) (frame side)
81682000006004
1
46KSP.MSScrew M5 x 10
81821005029004
2
47020.0081Screw BKVZ M6 x 16
81821006001004
1
48020.0077HEnd plate black
81231600016004
1
49030E.5051Spring washer
81823000101004
1
50030E.5052/2Frame ECO.30 1507+
81631000042004
1
51020.0231Screw M5 x 6
81821005026004
3
52030.0027Washer 28 x 34.5 x 0.2 mm
81823000107004
1
53020.0061/XBCapstan hub assembly black
81651000014004
1
54030E.5058Arm for capstan
81651300010004
3
55030.B095Motor cable complete
81431200026004
1
56030.0021Coupling nut PG9
81824609007004
2
57020.0182Grounding screw/washer/nut
81829000002004
1
58EU030.B125Main cable set 220V EU
81431520002004
1
58AU020.0036/AUMain cable 220V AU
81431520005004
1
58UK020.0036/UKMain cable 220V UK
81431520004004
1
59020.0031Coupling nut PG11 (main cable)
81824611001004
1
60020.0037Cable clamp complete
81433000008004
1
61030S.1004Control unit 110V / 220V
81411000006004
1
62T030S+.B060ZFront panel set 220V
81411220042004
1
62A030+.0004BFront Panel Plate
81831000144004
1
62B030E.0091/YMotor switch 220V (5-pin) yellow
81641120003004
1
62C020.0011-1Magnet Switch
81641400010004
1
63055.1041Gyroscope PCB set
81411500011004
1
64020.0146Screw M6 x 25
81821000048004
2
65020.0111Washer M6 DIN7980
81823000001004
2
66020.0112Washer M6
81823006003004
2
67030.1013Magnetic base complete ECO-TUBE.30
81621200002004
1
68100A.0014AScrew M8 x 25
81821008005004
2
MOTORBODYCASE
NoSearch codeDescriptionQty
200CAS.TUBE30Case for TUBE.30 metal
81843500027004
1
201KSP.Q2Coolant tank Quick Connect 2015
81681300010004
1
202020.0223Screw M5 x 10
81821000127004
1
203IBC.50Pilot pin Ø5.0 x 73 mm
32107350011004
1
204IBC.K25Pilot pin Ø6.35 x 127 mm
32112763511004
1
205MEBGLV.MEuroboor working gloves size M
91411000020004
1
205LEBGLV.LEuroboor working gloves size L
91411000021004
1
205XLEBGLV.XLEuroboor working gloves size XL
91411000022004
1
206SAF.400Safety chain (1 mtr) with lock
81841300006004
1
207SAF.100Safety goggles
81841500002004
1
208SAF.200Ear plugs
81841500001004
1
209IMB.US2.5Allen key 2.5 mm
81842600006004
1
210IMB.US3Allen key 3.0 mm
81842600007004
1
211IMB.US4Allen key 4.0 mm
81842600004004
1
212IMB.US5Allen key 5.0 mm
81842600005004
1
