Máquina de perforación magnética, 40 mm, 220 V.

Máquina de perforación magnética, cortadores anulares máx. dia 40 milímetro, tensión de alimentación 220 - 240 Voltio, frecuencia de la fuente de alimentación 50 - 60 hercios, dirección de ro

Order codeECO.40/2+
Código EAN8720143712364
Pedido

Nuestra compacta Euroboor ECO.40/2+ es el taladro de base magnética perfecta para fresas anulares de hasta ø 40 mm (1 9/16 ″) y brocas helicoidales de hasta ø 13 mm (1/2″). La electrónica innovadora de este taladro magnético ofrece más seguridad, reduce significativamente el riesgo de daño de la máquina, herramienta y pieza de trabajo y protege al usuario en caso de vibraciones excesivas o desplazamiento repentino. La vida útil es considerablemente más larga y evita altos costos de mantenimiento.


Contáctanos

Beneficios adicionales
Accionamiento de husillo desmontable
Caja de cambios de dos velocidades
Refrigeración y lubricación de herramientas integradas
Ajuste de altura de alta precisión
Ajuste de altura de alta precisión para bajo mantenimiento corrección de desgaste mínima
Fuerte imán mecanizado CNC de doble bobina
Riesgo reducido de dañar la máquina, las herramientas y la pieza de trabajo y lastimando al operador
Adecuado para uso en áreas y lugares de trabajo donde el suministro de energía es de menor calidad
Riesgo reducido para dañar el cuadro
Riesgo de daños en la (s) unidad (es) de control reducido
Notificación de servicio oportuna para evitar costos adicionales por tiempo de inactividad inesperado o reemplazo innecesario de piezas

Accesorios

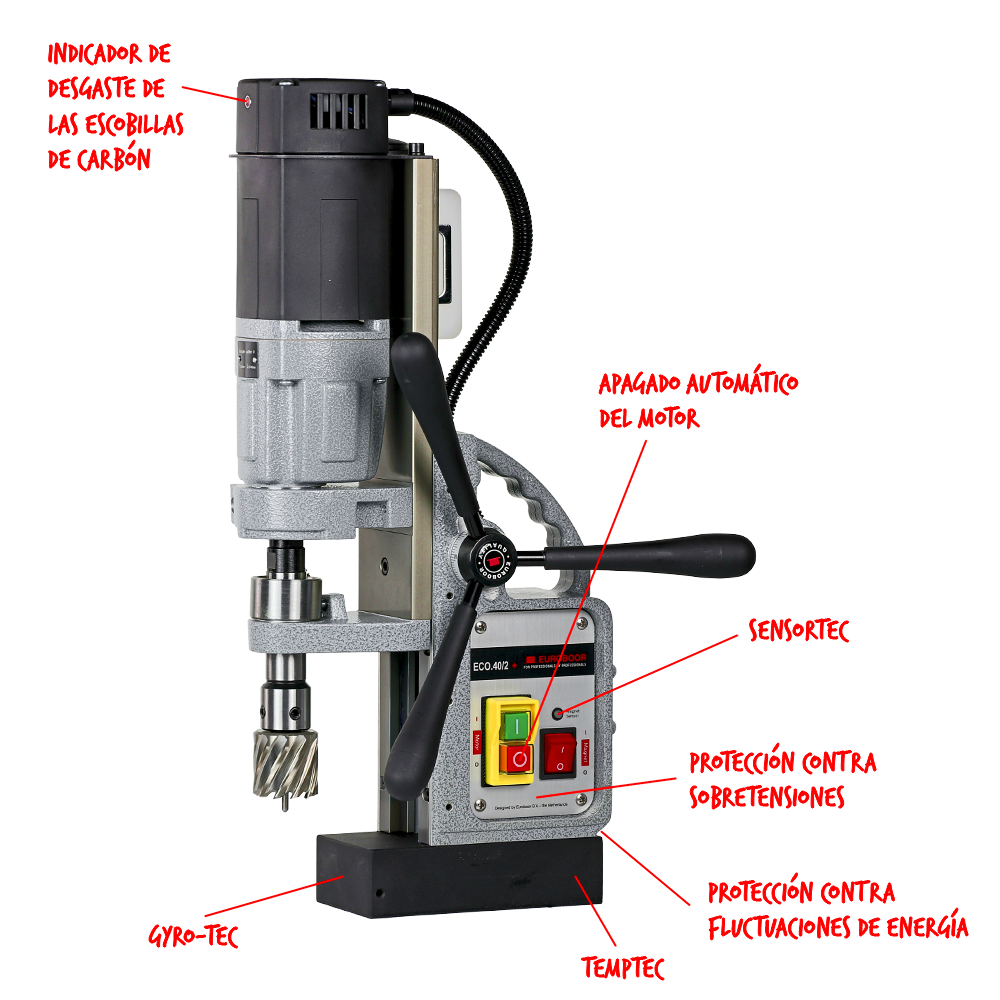

Propiedades

ECO.40/2+
Apagado automático
ECO.40/2+
Indicador de desgaste de las escobillas de carbón
ECO.40/2+
Gyro-Tec
ECO.40/2+
Protección contra fluctuaciones de potencia
ECO.40/2+
Íman de 2 vías (TempTec)
ECO.40/2+
Indicador LED magnético (SensorTec)
ECO.40/2+
Protección contra sobre tensiones
Conexión
cortadores anulares de diámetro mínimo (pulgada)1/2
cortadores anulares de diámetro mínimo (milímetro)12
cortadores anulares de diámetro máximo (pulgada)1 9/16
cortadores anulares de diámetro máximo (milímetro)40
avellanado de diámetro mínimo (pulgada)3/8
diámetro mínimo de avellanado (milímetro)10
avellanado de diámetro máximo (pulgada)1 3/4
diámetro máximo de avellanado (milímetro)45
brocas helicoidales de diámetro mínimo (pulgada)1/16
brocas helicoidales de diámetro mínimo (milímetro)1
brocas helicoidales de diámetro máximo (pulgada)1/2
brocas helicoidales de diámetro máximo (milímetro)13
conexión 1 modeloen el interior
conexión 1 tamaño (pulgada)3/4
conexión 1 tamaño (milímetro)19.05
conexión 1 tipoWeldon
Dimensiones
carrera (pulgada)5 15/16
carrera (milímetro)150
longitud del imán (pulgada)6 5/16
longitud del imán (milímetro)160
ancho del imán (pulgada)3 1/8
ancho del imán (milímetro)80
altura del imán (pulgada)1 5/8
altura del imán (milímetro)42
altura mínima (pulgada)15 9/16
altura mínima (milímetro)395
altura máxima (pulgada)21 1/4
altura máxima (milímetro)540
longitud (pulgada)12 5/8
ancho (pulgada)8 1/4
longitud (milímetro)320
ancho (milímetro)210
altura (milímetro)540
altura (pulgada)21 1/4
Propiedades
dirección de rotaciónagujas del reloj
tipo de lubricación de la caja de cambiosGrasa
fuerza magnética (kilogramo)1500
fuerza magnética (libra)3305
ajuste eléctrico de la velocidad de rotaciónsí
peso neto (libra)25.4
peso neto (kilogramo)11.5
sistema de mediciónmilímetro (métrico)
solicitudPerforación, Avellanador
Rendimiento
velocidad de rotación mínima sin carga engranaje 1 (rotaciones por minuto)720
velocidad máxima de rotación sin carga marcha 1 (rotaciones por minuto)1300
velocidad de rotación sin carga engranaje 1 (rotaciones por minuto)720
velocidad de rotación de carga engranaje 1 (rotaciones por minuto)315
velocidad de rotación engranaje 1 (rotaciones por minuto)1300
engranaje de velocidad de rotación sin carga 2 (rotaciones por minuto)1300
velocidad de rotación de carga engranaje 2 (rotaciones por minuto)560
Suministrar
potencia del motor (Amperio)9.5
potencia del motor (Vatio)1050
potencia total (Amperio)10
potencia total (Vatio)1100
frecuencia de la fuente de alimentación (hercios)50 - 60
corriente de la fuente de alimentaciónAC
conexión de la fuente de alimentaciónEnchufe según CEE 7/7
fuente de alimentaciónsuministro de red
tipo de fuente de alimentacióneléctrico
tensión de alimentación (Voltio)220 - 240

Dibujo

Hoja de hechos

Contenido del paquete

  • 1x maletín
  • 1x taladro magnético ECO.40/2+
  • 3x manijas (Capstan Hub)
  • 1x sistema de lubricación/refrigeración
  • 1x llave Allen 2,5 mm (3/32")
  • 1x llave Allen 3 mm (1/8")
  • 1x llave Allen 4 mm (5/32")
  • 1x llave Allen 5 mm (13/64")
  • 1x protector de seguridad
  • 1x cadena de seguridad
  • 1x protección auditiva
  • 1x gafas de protección
  • 1x guantes de seguridad
  • 1x manual de usuario

Manual

MOTORBODYCASE
NoSearch codeDescripciónQty
2036.0043Screw M4.8 x 55
81822004801004		4
3032.0111ZEnd cover 110V / 220V
81231300004004		1
4P020.0278Led indicator red alarm 220V
81422820001004		1
5032.0116Screw M4 x 16
81821004201004		2
6032.0131-1Adapter ring cap
81231900004004		1
7032.0241X-40/2+Housing incl. print ECO.40/2
81231200021004		1
8032.0136Screw for spring
81821000003004		2
9032.0141-1Spring
81331300006004		2
10020.0101Panel screw BKVZ M4 x 8
81821004001004		2
11Carbon.30+Carbon brush set 220V
81261320007004		1
12040.0276Field 220V
81210020004004		1
13032.0156Screw BK 4 x 55
81821004003004		2
14032.0161Baffle
81231700002004		1
15040.1005YArmature 220V
81220020015004		1
16032.0166Circlip 472/28/1.2
81823828002004		1
17032.0171Bearing 6001ZZ 12 x 28 x 8
81331000005004		1
18040.0146Inner gear plate
81231000005004		1
19020.0308Circlip
81823800032004		1
20032.0125Gasket
81811500007004		1
21040.0100Spacer
81826500007004		1
22032.0126Bearing 608ZZ 8 x 22 x 7
81331000004004		2
23040.1004Bevel gear assembly
81341500018004		1
24040.0161Needle bearing HK0810
81331000013004		2
25040.0171/2Gear 34/28
81341500017004		1
26040.0231Axle
81321400002004		1
27100.4496Key 5 x 5 x 28
81321800029004		1
28040.0176Spindle gear
81342000002004		1
29040.0181Adapter ring
81823600015004		1
30040.0086Bearing 6001 DDU
81331000128004		1
31040.0291Clutch shaft
81321000001004		1
32032.0211Casing pin 4 x 12
81825004001004		1
33040.0286Gear switch
81321200003004		1
34040.0242Gear casing complete
81251000028004		1
35032.0106Screw M5 x 50
81821005018004		4
36040.0196Bearing
81331000014004		1
37040.0191Spindle drive shaft
81311000005004		1
MOTORBODYCASE
NoSearch codeDescripciónQty
1040.1001ZECO.40/2+ motor unit 220V ext. cable
81611020020004		1
40020.0106AScrew M6 x 20
81821000047004		6
41020.0111Washer M6 DIN7980
81823000001004		6
42040.0041Motor fixing plate 110 mm
81231600004004		1
43040.0011Slide
81661000004004		1
44KSP.M/3Tank holder
81681300012004		1
45KSP.MSScrew M5 x 10
81821005029004		3
46032.0026Motor holder HD 66 mm
81661600001004		1
47020.0146BScrew M6 x 35
81821006017004		1
48020.0145/2Coolant ring quick steel, for 020.0142/2
81681600007004		1
49020.0142/2Steady auto coolant, for 020.0145/2
81681000006004		1
50020.0116Spindle complete 112 mm
81311300001004		1
50B020.0121Spindle spring set
81333800001004		1
50C020.0136Grub screw M8 x 8
81821308007004		2
51020.0146Screw M6 x 25
81821000048004		4
52032.0016Rack
81231500002004		1
53020.0086/XRail set Aluminium (L/R) L-profile
81661300024004		1
54020.0086/XRail set Aluminium (L/R) L-profile
81661300024004		1
55020.0229Screw M4 x 20
81821004023004		6
56020.0101Panel screw BKVZ M4 x 8
81821004001004		8
57055.0002Rear panel 220V
81831320009004		1
58032.1008ZControl unit 110V / 220V
81411000004004		1
59020.0298Motor cable clamp
81433000023004		1
60020.0081Screw BKVZ M6 x 16
81821006001004		1
61020.0077HEnd plate black
81231600016004		1
62020.0056/XFrame aluminium rail (L)
81631000028004		1
63020.0231Screw M5 x 6
81821005026004		4
64020.0061/XBCapstan hub assembly black
81651000014004		1
65020.0315XArm for capstan
81651300022004		3
66020.0046Motor cable complete
81431200030004		1
67020.0041Coupling nut PG9 (motor cable)
81824609002004		2
68020.0182Grounding screw/washer/nut
81829000002004		1
69EU030.B125Main cable set 220V EU
81431520002004		1
69AU020.0036/AUMain cable 220V AU
81431520005004		1
69UK020.0036/UKMain cable 220V UK
81431520004004		1
70020.0031Coupling nut PG11 (main cable)
81824611001004		1
71020.0037Cable clamp complete
81433000008004		1
72040/2+.B040ZFront panel set 220V
81411220035004		1
72A040+.0003XFront panel ECO.40/2+
81831000125004		1
72B020.0011/1Magnet switch
81641400008004		1
72C032.1006LED indicator
81422800007004		1
72D030E.0091/YMotor switch 220V (5-pin) yellow
81641120003004		1
73055.1041Gyroscope PCB set
81411500011004		1
74020.0146Screw M6 x 25
81821000048004		4
75020.0111Washer M6 DIN7980
81823000001004		4
76020.0112Washer M6
81823006003004		4
77032.1022Magnet 220V
81621020003004		1
78100.1008Sensor
81422000006004		1
MOTORBODYCASE
NoSearch codeDescripciónQty
200040/2+.2010Case for ECO.40/2+ with sticker
81843500036004		1
201KSP.Q2Coolant tank Quick Connect 2015
81681300010004		1
202MEBGLV.MEuroboor working gloves size M
91411000020004		1
202LEBGLV.LEuroboor working gloves size L
91411000021004		1
202XLEBGLV.XLEuroboor working gloves size XL
91411000022004		1
203SAF.400Safety chain (1 mtr) with lock
81841300006004		1
204SAF.100Safety goggles
81841500002004		1
205KSP.PPin and knob for cooling tank
81682400005004		1
206SAF.200Ear plugs
81841500001004		1
207IMB.US2.5Allen key 2.5 mm
81842600006004		1
208IMB.US3Allen key 3.0 mm
81842600007004		1
209IMB.US4Allen key 4.0 mm
81842600004004		1
210IMB.US5Allen key 5.0 mm
81842600005004		1
211SAF.MDMSSafety guard small
81841000018004		1
212020.0223Screw M5 x 10
81821000127004		2
