Magneet kernboormachine, 55 mm, 220 V.

Magneet kernboormachine, kernboren max. dia 55 millimeter, voedingsbron spanning 220 - 240 Volt, draairichting bidirectioneel.

Order codeECO.55S+/TA
EAN code8720143712395
Order

De draagbare Euroboor ECO.55S+/TA is onze magnetische kernboormachine die daadwerkelijk gaten in metaal boort met het hoogste rendement. Deze magnetische kernboormachine profiteert van een automatische boorfunctionaliteit met automatische terugkeer voor kernboren. Verder heeft de ECO.55S+/TA een digitaal display dat de ideale werkbelasting weergeeft en voorkomt de Smart Restart Technology overmatige gereedschapsslijtage en uitval. De machine profiteert ook van innovatieve elektronica die meer veiligheid biedt, het risico op beschadiging van de machine, het gereedschap en het werkstuk aanzienlijk verkleint en de gebruiker beschermt bij overmatige trillingen of plotselinge verplaatsingen. De levensduur is aanzienlijk langer en u vermijdt hoge onderhoudskosten.


Contact opnemen

Kenmerken van deze machine
Digitaal display toont ideale Automatische boorfunctionaliteit met automatisch terugkeer voor kernboren
Digitaal display met ideale werkbelasting
Smart Restart technologie
Uitermate geschikt om te tappen
Rechts/links roterend
Elektronische snelheidsaanpassing
Morse Conus 3 as met geïntegreerde boorkoeling en –smering
Overbelastingsbeveiliging
LED belasting indicators
Olie gesmeerde versnellingsbak met twee versnellingen
Gemakkelijk toegankelijke koolborstels
Geïntegreerde slede voor hoge nauwkeurigheid, verlengde levensduur en minimale vibratie
Zeer nauwkeurige tandheugel voor gering onderhoud en minimale correctie ten gunste van slijtage
Magneet LED-indicator
Oververhittingsbeveiliging
Krachtige CNC-vervaardigde 2-weg magneet, waardoor de machine minder energie verbruikt, minder warmte genereert en daardoor langer meegaat
Verminderd risico op beschadiging van machine, gereedschap en werkstuk en verwonding van de gebruiker
Geschikt voor gebruik in ruimtes en werkplekken waar de stroomvoorziening van mindere kwaliteit is
Verminderd risico op ankerbeschadiging
Verminderd risico op beschadiging van de besturingseenheid(en)
Tijdige servicemelding om extra kosten door onverwachte stilstand of onnodige vervanging van onderdelen te vermijden
 

Accessoires

Eigenschappen

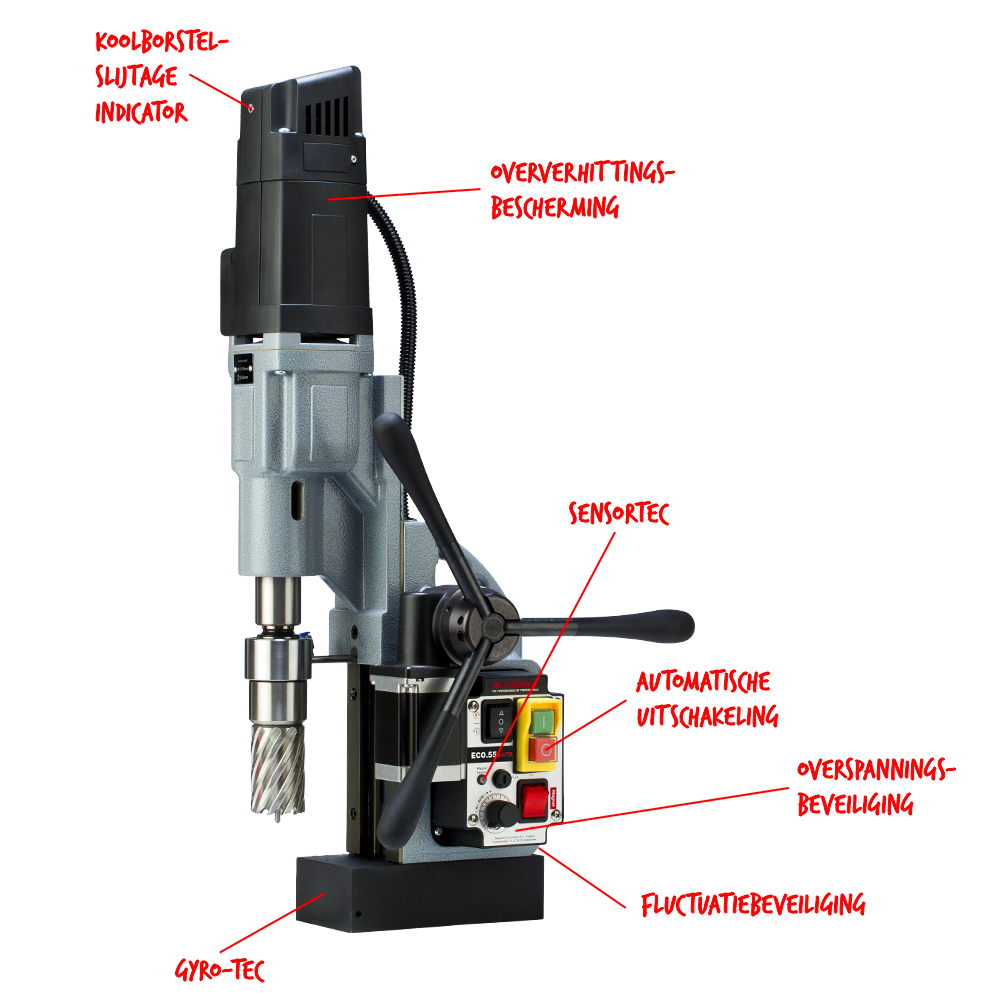

ECO.55S+/TA
Automatische uitschakeling
ECO.55S+/TA
Koolborstel slijtage indicator
ECO.55S+/TA
Gyro-Tec
ECO.55S+/TA
Overbelastings beveiliging
ECO.55S+/TA
Overspannings beveiliging
ECO.55S+/TA
2-weg magneet (TempTec)
ECO.55S+/TA
Oververhittings beveiliging
ECO.55S+/TA
Magneet LED indicator (SensorTec)
ECO.55S+/TA
Fluctuatie beveiliging
ECO.55S+/TA
Tappen
ECO.55S+/TA
Toerental regelbaar
ECO.55S+/TA
Digitaal display
ECO.55S+/TA
Olie gesmeerde versnellingsbak
ECO.55S+/TA
R/L rotatie
ECO.55S+/TA
Automatisch boren voor kernboren
ECO.55S+/TA
Smart Restart
ECO.55S+/TA
LED werkbelasting
Verbinding
automatische feedja
minimum diameter draad tappen (inch)1/8
minimum diameter draad tappen (millimeter)M3
maximum diameter draad tappen (inch)13/16
maximum diameter draad tappen (millimeter)M20
minimum kernboor diameter (inch)1/2
minimum kernboor diameter (millimeter)12
maximum kernboor diameter (inch)2 3/16
maximum kernboor diameter (millimeter)55
minimum diameter verzinkboren (inch)3/8
minimum diameter verzinkboren (millimeter)10
maximum diameter verzinkboren (inch)2 3/8
maximum diameter verzinkboren (millimeter)60
minimum diameter spriaal boren (inch)1/16
minimum diameter spriaal boren (millimeter)1
maximum diameter spriaal boren (inch)15/16
maximum diameter spriaal boren (millimeter)23
aansluiting 1 modelinwendig
aansluiting 1 maat (inch)3/4
aansluiting 1 maat (millimeter)19.05
aansluiting 2 morse taper / boorkop klasseMT3
aansluiting 1 typeWeldon
aansluiting 2 modeluitwendig
aansluiting 2 typemorse conus
Afmetingen
slag (inch)6 11/16
slag (millimeter)170
magneet lengte (inch)6 5/8
magneet lengte (millimeter)168
magneet breedte (inch)3 5/16
magneet breedte (millimeter)84
magneet hoogte (inch)1 15/16
magneet hoogte (millimeter)49
minimum hoogte (inch)13 9/16
minimum hoogte (millimeter)490
maximum hoogte (inch)26
maximum hoogte (millimeter)660
lengte (inch)13 9/16
breedte (inch)12
lengte (millimeter)345
breedte (millimeter)305
hoogte (inch)26
hoogte (millimeter)660
Eigenschappen
draairichtingbidirectioneel
type smering van de versnellingsbakOlie
magnetische kracht (kilogram)1850
magnetische kracht (pound)4080
elektronische toerental aanpassingja
netto gewicht (pound)34.8
netto gewicht (kilogram)15.8
meetsysteem (mm-inch)mm (metrisch)
toepassingBoren, Verzinken, Tappen
Prestaties
onbelast minimum toerental versnelling 1 (toeren per minuut)60
onbelast maximum toerental versnelling 1 (toeren per minuut)275
belast minimum toerental versnelling 1 (toeren per minuut)60
belast maximum toerental versnelling 1 (toeren per minuut)275
onbelast minimum toerental versnelling 2 (toeren per minuut)100
onbelast maximum toerental versnelling 2 (toeren per minuut)500
belast minimum toerental versnelling 2 (toeren per minuut)100
belast maximum toerental versnelling 2 (toeren per minuut)500
Voeding
motorvermogen (Ampère)14.5
motorvermogen (Watt)1600
totaal vermogen (Ampère)15.4
totaal vermogen (Watt)1700
voedingsbron frequentie (Hertz)50 - 60
voedingsstroomAC
voedingsbron aansluitingstekker volgens CEE 7/7
voedingsbronnetvoeding
voedingsbron typeelektrisch
voedingsbron spanning (Volt)220 - 240

Factsheet

Inhoud verpakking

  • 1x Koffer
  • 1x magneet kernboormachine ECO.55S+/TA
  • 3x (Capstan Hub) hendels
  • 1x tap houder (Weldon, DIN 376) M10
  • 1x tap houder (Weldon, DIN 376) M12
  • 1x tap houder (Weldon, DIN 376) M14
  • 1x tap houder (Weldon, DIN 376) M16
  • 1x spindelhouder MT 3 - 19.05 (3/4"), inclusief koel - smeerring (IMC.30/19-N)
  • 1x spindel uitdrijfspie
  • 1x smeer-/koelsysteem
  • 1x inbussleutel 2.5 mm (3/32")
  • 1x inbussleutel 3 mm (1/8")
  • 1x inbussleutel 4 mm (5/32")
  • 1x inbussleutel 5 mm (13/64")
  • 1x beschermkap
  • 1x veiligheidsketting
  • 1x gehoorbescherming
  • 1x veiligheidsbril
  • 1x veiligheidshandschoenen
  • 1x gebruikershandleiding

Handleiding

MOTORBODYCASE
NoZoekcodeBeschrijvingQty
2050.0106Screw 4.8 x 45
81821004803004		8
3050.0059Protective cover 53 x 35
81231300017004		1
4050.1013LED screen
81424000017004		1
5050.0137FPC wire for display
81432500009004		1
6050.0060Screw M3 x 5
81821003005004		2
7050.0133End plate
81231600014004		2
8050.0130ZEnd cover 110V / 220V
81231300008004		1
9P020.0278Led indicator red alarm 220V
81422820001004		1
10032T.0019XAScrew M3 x 8
81821003006004		2
11055S+TA.0011Top PCB 220V
81411520002004		1
12050.0131Housing
81231200036004		1
13Carbon.55+Carbon brush set 220V
81261320009004		1
14050T.0002-4Control unit A 220V
81411020048004		1
15050.0587Screw 5 x 30
81821004004004		4
16050T.0278Field 220V
81210020034004		1
17020.0328Screw M4 x 70
81821004018004		2
18050.0261Baffle
81231700003004		1
19050T.0183Armature 220V
81220020041004		1
20032.0166Circlip 472/28/1.2
81823828002004		1
21050.9070Bearing 6001V V
81331000137004		1
22050.0064Oil bearing 15 x 21 x 3
81331000124004		1
23050.0236/YInner gear plate
81231000021004		1
24040.0161Needle bearing HK0810
81331000013004		3
25032.0176Circlip 471/10/1
81823810001004		1
26050.0071O-ring 82 x 1.8
81811282001004		1
27050.0207Gasket middle
81811500004004		1
28050.0252Gear assembly
81341500020004		1
29050.0171Gear 34/40Z
81341500002004		1
30050.0231Axle 13T
81321400003004		1
31100.4496Key 5 x 5 x 28
81321800029004		1
32032.0126Bearing 608ZZ 8 x 22 x 7
81331000004004		1
33050.0076Circlip Ø20
81823820001004		1
34050.0463Gear 1 x 45T
81341000025004		1
35050.0462Washer 20.5 x 28 x 0.2
81823028001004		1
36030.0009Bearing 6004 DDU
81331000122004		1
37050.0066Oil bearing 28 x 38 x 7
81331000125004		1
38050.0078Ring 41.5 x 36.5 x 1.5
81823541501004		1
39050.1014Gear switch assembly
81321200007004		1
40020.0329Screw M4 x 16
81821004019004		1
41050.0082Screw holder
81826000029004		1
42050.1005AClutch shaft
81321000010004		1
43032.0211Casing pin 4 x 12
81825004001004		1
44KSP.MSScrew M5 x 10
81821005029004		3
45KSP.M/3Tank holder
81681300012004		1
46050.1015Gear casing ECO.55-series 110V / 220V
81251030001004		1
47020.0106AScrew M6 x 20
81821000047004		1
48050.0074Rack - 1.5X39T
81231500011004		1
49050.0068Bearing 61906 DDU
81331000126004		1
50020.0146Screw M6 x 25
81821000048004		1
51020.0111Washer M6 DIN7980
81823000001004		1
52050.0077Key 6 x 6 x 12
81321800040004		1
53050.0461Spindle drive shaft 34 x 146 #3
81311000018004		1
MOTORBODYCASE
NoZoekcodeBeschrijvingQty
1055T.1001ZECO.55S+/T motor unit 220V ext. cable
81611020029004		1
60020.0086/ZRail set Aluminium (L/R) Z-profile
81661300031004		1
61020.0086/ZRail set Aluminium (L/R) Z-profile
81661300031004		1
62100.0022Bolt M5 x 20
81822004006004		6
63020.0101Panel screw BKVZ M4 x 8
81821004001004		4
64055.0002Rear panel 220V
81831320009004		1
65055T.1029Speed control unit 220V
81411020008004		1
66020.0298Motor cable clamp
81433000023004		1
67020.0081Screw BKVZ M6 x 16
81821006001004		1
68050.0030End cover Ø36 X 3
81231300016004		1
69055.0023Bearing 6902ZZ
81331000127004		1
70020.0231Screw M5 x 6
81821005026004		4
71055.0006XFrame
81631000039004		1
72055T.1014Motor cable complete
81431200021004		1
72A020.0041Coupling nut PG9 (motor cable)
81824609002004		2
72B050.0586Cable housing
81433000002004		1
72C050T.0341-01Black six-core wire
81432500020004		1
73020.0327Screw M4 x 10
81821000027004		4
74050.0056Stepper motor
81670000020004		1
75050.0028Washer Ø25 x Ø37 x 3.0
81823037002004		1
76040.0086Bearing 6001 DDU
81331000128004		1
77055.0016Screw M4 x 5
81821004022004		1
78050.0042Worm 1 x 0.9
81670000021004		1
79055.0008Bearing 628 7-ZZ
81331000129004		1
80050.0033X-01Gear box plate
81251100014004		1
81020.0229Screw M4 x 20
81821004023004		2
82055.1003Capstan hub assembly / auto on-off
81651000016004		1
83030.0030XArm for capstan
81651300015004		3
84050.0027Washer Ø36 x Ø42 x 0.2
81823042001004		1
85055.0017Bearing 61907
81331000130004		1
86050.0044Circlip Ø35
81823835002004		1
87050.0041Turbine 50 x 0.9
81670000022004		1
88050.0029Washer Ø28.5 x Ø38 x 2.0
81823038001004		1
89050.0045Circlip Ø28
81823828006004		1
90020.0182Grounding screw/washer/nut
81829000002004		1
91EU030.B125Main cable set 220V EU
81431520002004		1
91AU020.0036/AUMain cable 220V AU
81431520005004		1
91UK020.0036/UKMain cable 220V UK
81431520004004		1
92020.0031Coupling nut PG11 (main cable)
81824611001004		1
93020.0037Cable clamp complete
81433000008004		1
94055.0018PCB box-2
81411500007004		1
95055.0007Drive board
81411500008004		1
96055.0009Black six-core wire
81432500021004		1
97055.0019PCB box-1
81411500009004		1
98032T.0019XAScrew M3 x 8
81821003006004		3
99050.0048Panel Adapter
81823000119004		1
100020.0183Screw M4 x 20
81821004025004		4
101055TA+.B050ZFront panel set 220V
81411220039004		1
101A055T+.0049AFront Panel Plate
81831000143004		1
101B100.0152Switch L / R (push) 1800W
81641300003004		1
101CBY20.0006BMotor switch (7-pin) 220V
81641120005004		1
101D020.0016BFuse
81422300008004		1
101E020.0016Fuse holder
81422300001004		1
101F020.0011/1Magnet switch
81641400008004		1
101G020.0206LED indicator set
81422800002004		1
101H050T.1009Potentiometer (turn) knob
81421800010004		1
102055.0022Screw M4 x 12
81821004024004		4
103055.0024Washer
81823000110004		1
104055.1041Gyroscope PCB set
81411500011004		1
105020.0106AScrew M6 x 20
81821000047004		4
106020.0112Washer M6
81823006003004		4
107020.0111Washer M6 DIN7980
81823000001004		4
108050T.1022Magnet 220V
81621020008004		1
109100.1008Sensor
81422000006004		1
MOTORBODYCASE
NoZoekcodeBeschrijvingQty
200CAS.55ACase for ECO.55-A
81843500023004		1
201KSP.Q2Coolant tank Quick Connect 2015
81681300010004		1
202MEBGLV.MEuroboor working gloves size M
91411000020004		1
202LEBGLV.LEuroboor working gloves size L
91411000021004		1
202XLEBGLV.XLEuroboor working gloves size XL
91411000022004		1
203SAF.400Safety chain (1 mtr) with lock
81841300006004		1
204SAF.100Safety goggles
81841500002004		1
205SAF.200Ear plugs
81841500001004		1
206KSP.PPin and knob for cooling tank
81682400005004		1
207IMB.US2.5Allen key 2.5 mm
81842600006004		1
208IMB.US3Allen key 3.0 mm
81842600007004		1
209IMB.US4Allen key 4.0 mm
81842600004004		1
210IMB.US5Allen key 5.0 mm
81842600005004		1
211DRIFT3Drift MT3
81843000016004		1
212IMC.30/19-NArbor MT3 - 19.05 (3/4") Weldon
31125332001004		1
213SAF.MDMBSafety guard for ECO.50
81841000019004		1
214020.0223Screw M5 x 10
81821000127004		2
215TCM.10D376Tap holder DIN376 M10 Ø7
52520701000004		1
216TCM.12D376Tap holder DIN376 12 Ø9
52520901200004		1
217TCM.14D376Tap holder DIN376 M14 Ø11
52521101400004		1
218TCM.16D376Tap holder DIN376 M16 Ø12
52521201600004		1
nieuwsbrief

Meld je aan voor nieuws, inzichten en exclusieve aanbiedingen!
